Man kann in den meisten pneumatischen Anlagen unterscheiden zwischen den Steuer-/ und den Arbeitsventilen.

Die Steuerventile stehen hierbei in Kontakt zur SPS, einer manuellen Betätigung oder anderen Steuersignalgebern. Sie liefern ein (in der Regel) pneumatisches Signal mit dem dann ein Arbeitsventil angesteuert wird. Dieses ist speziell auf den angeschlossenen Aktor abgestimmt. Beispielsweise einem Zylinder oder einem Antrieb.

Das Arbeitsventil muss also sicherstellen, dass die Grenzwerte des Aktors nicht überschritten werden. Hier gibt es zum einen die Möglichkeit Bauteilspezifische Ventile zu verwenden, oder hinter einem Standardventil vor dem Aktor drosseln anzubringen.

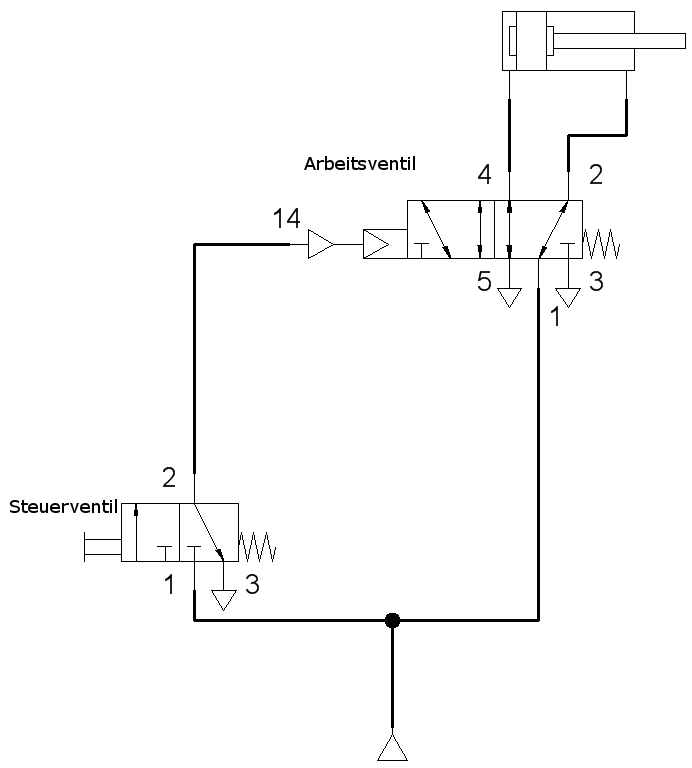

Die Arbeitsventile werden in Plänen i.d.R. direkt unterhalb der gesteuerten Aktoren eingezeichnet. Steuerventile stehen eine Ebene darunter.

Arbeits-/Steuerventile
