Luftaufbereitung

Damit eine pneumatische Anlage einwandfrei funktioniert, müssen einige Vorrausetzungen erfüllt sein.

Luftentfeuchtung

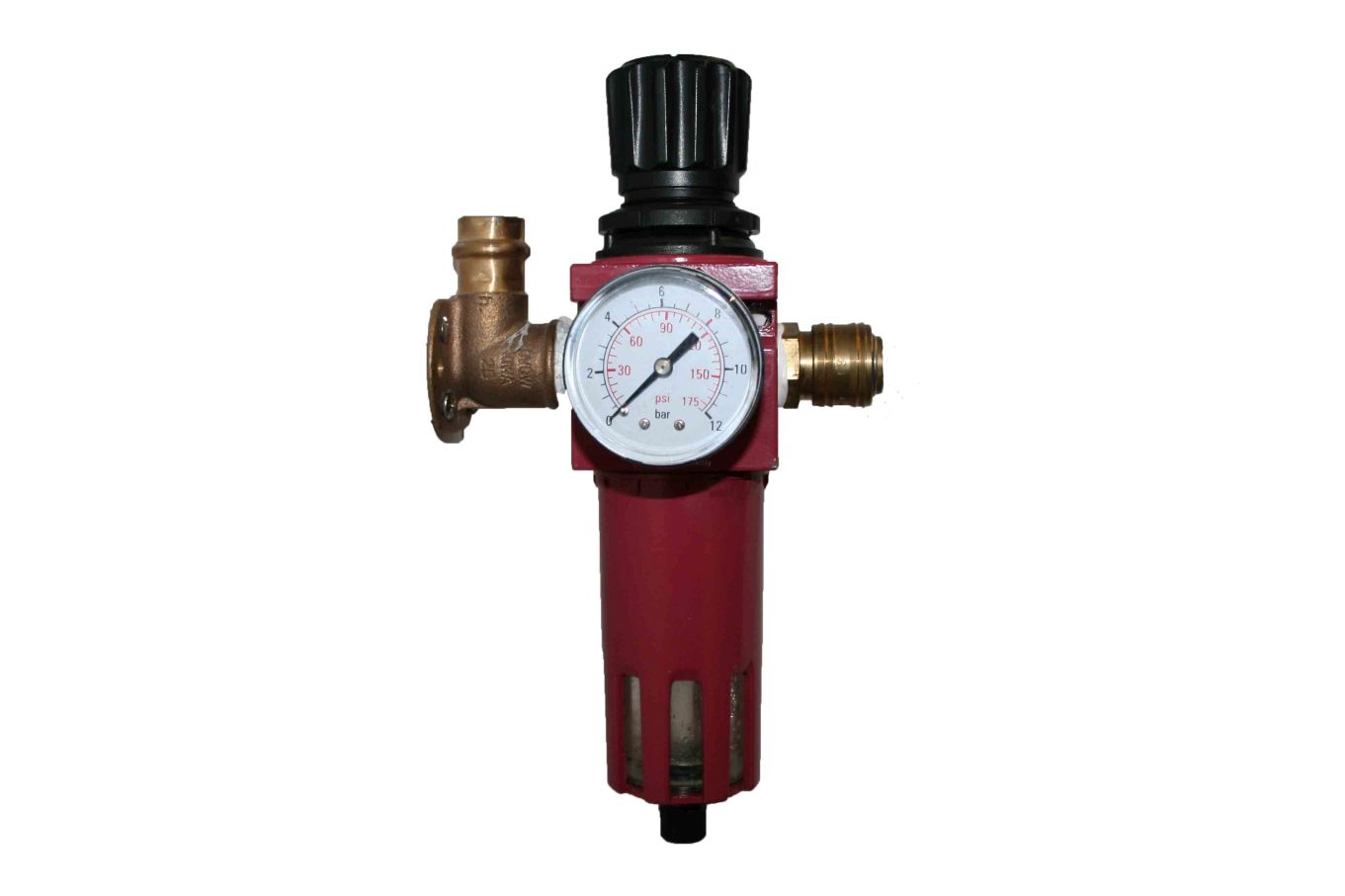

Damit sich beim Abfallen des Drucks, z.B. in Zylindern kein Kondenswasser bildet, muss die Druckluft eine möglichst geringe Feuchtigkeit aufweisen. Hierfür wird ein Entfeuchter meist mit in die Wartungseinheit integriert.

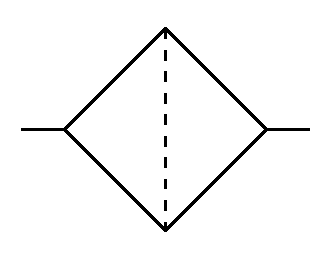

Filter

Neben der Entfeuchtung spielt auch die Filterung eine Rolle um das zusetzen von z.B. Ventilen zu vermeiden. Auch der Filter ist i.d.R. in den Kompressor oder die Wartungseinheit integriert. Unter Umständen existieren in einem pneumatischen System auch mehrere Filter.

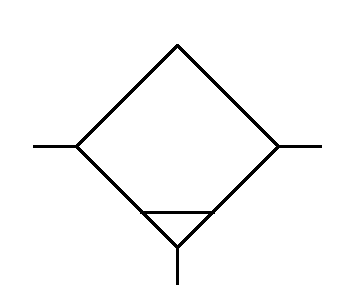

Etwa einer an der Einlassöffnung des Verdichters ein weiterer am Wasserabscheider.

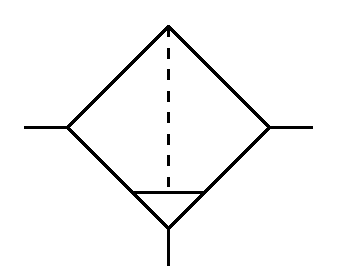

Gerade in Wartungseinheiten kommen auch kombinierte Systeme zum Einsetzen, für die kombinierte Schaltsymbole existieren.

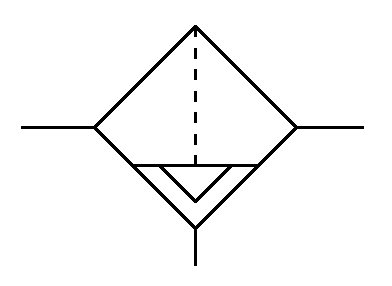

Die hier gezeigten Filter/Wasserabscheider unterscheiden sich dadurch, dass der rechte im Gegensatz zum linken über einen automatischen Wasserabscheider verfügt.

Wärme/Kühlung

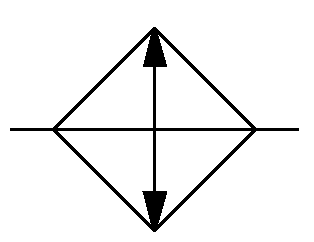

Da beim verdichten große Mengen an Abwärme entstehen und sich die Aktuatoren beim Verrichten von Arbeit entsprechend abkühlen, können Wärmetauscher in bestimmten Anlageteilen nötig werden. Diese werden wie folgt dargestellt:
