Neben den Schaltplänen die den reinen Aufbau einer Anlage wiedergeben können auch Weg-Schritt-Diagramme verwendet werden, die eine Übersicht über die funktionalen Zusammenhänge geben.

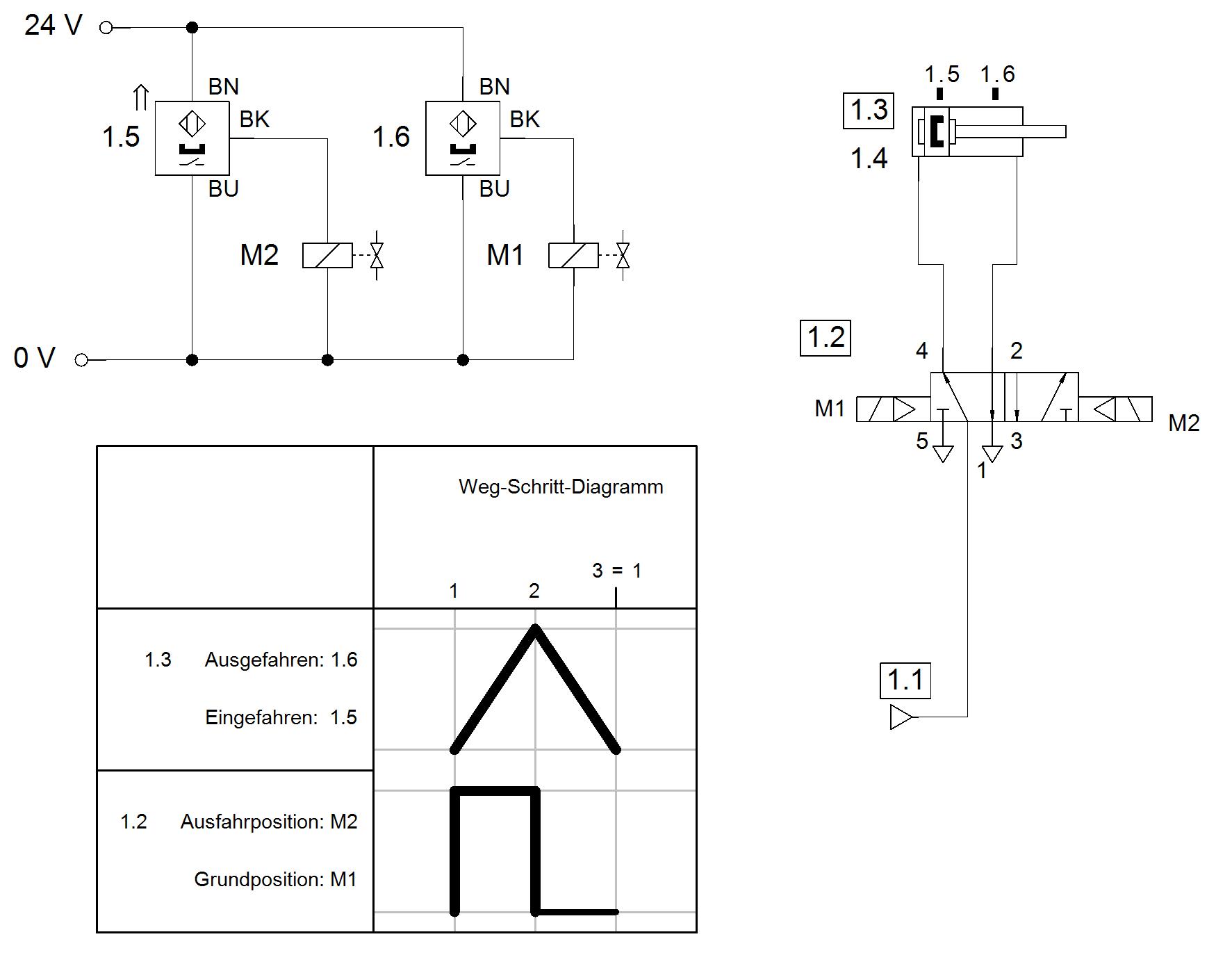

Hier ein einfaches Beispiel:

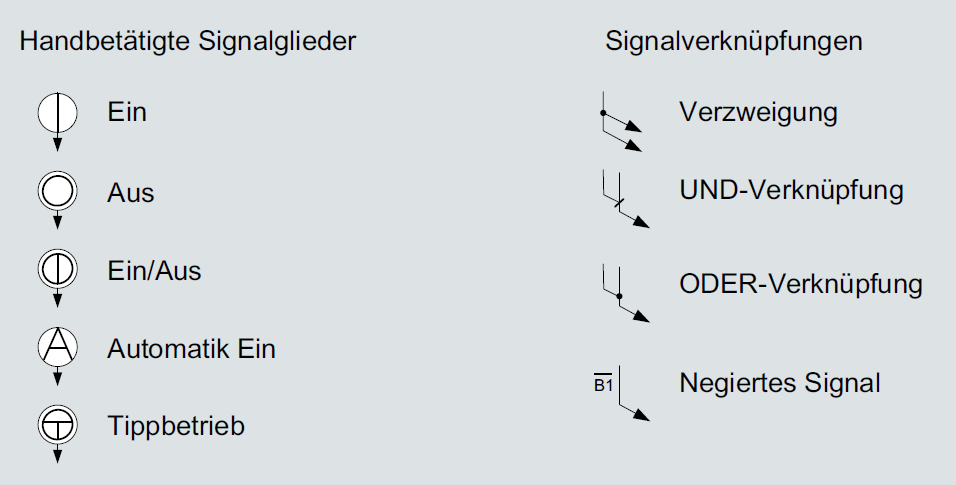

In horizontaler Richtung verläuft die Zeitachse. In diesem Beispiel gibt die untere Linie die Position eines Wegeventils wieder, dass einen doppelt wirkenden Zylinder ansteuert. Die Position von diesem wird durch die obere Linie wiedergegeben. Wenn manuelle Betätigungen vorliegen wird deren Gebrauch durch sog. Signalmarker in das Diagramm eingetragen. Diese sehen wie folgt aus:

Signalglieder

Die Eintragung erfolgt über dem Diagramm. Es wird ein Pfeil zu dem Punkt im Diagramm gezogen an dem die Wirkung der manuellen Betätigung einsetzt.

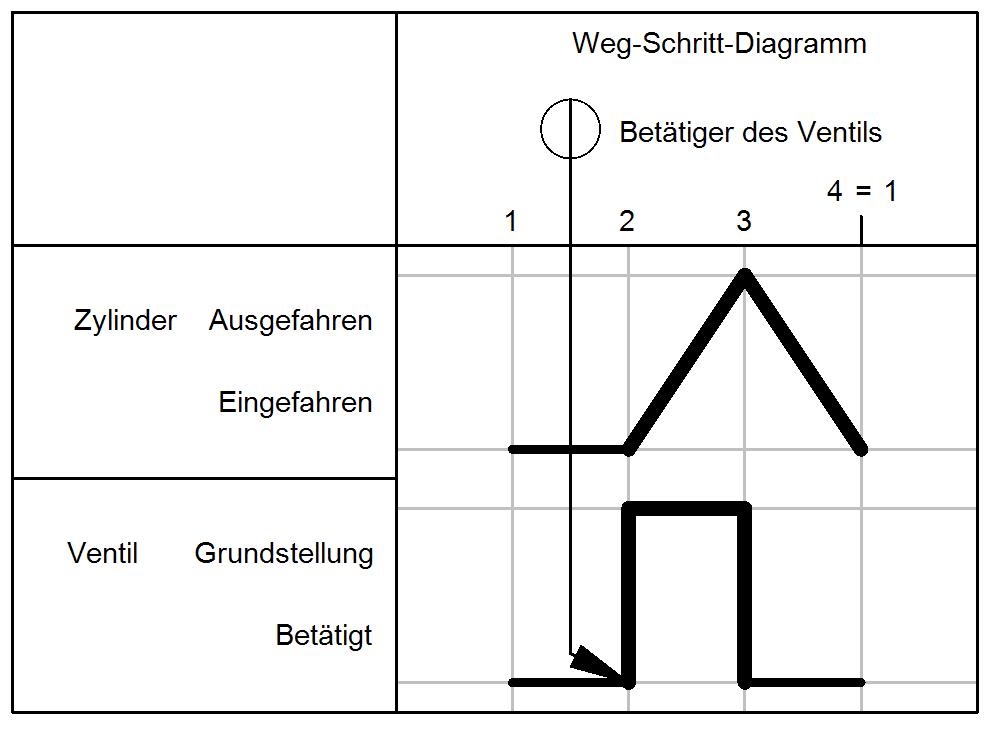

Ein Diagramm einer Anlage die einen Zylinder über ein Ventil direkt ansteuert könnte im einfachsten Fall also wie folgt aussehen:

Signalglied
