ESP32 Mikrocontroller

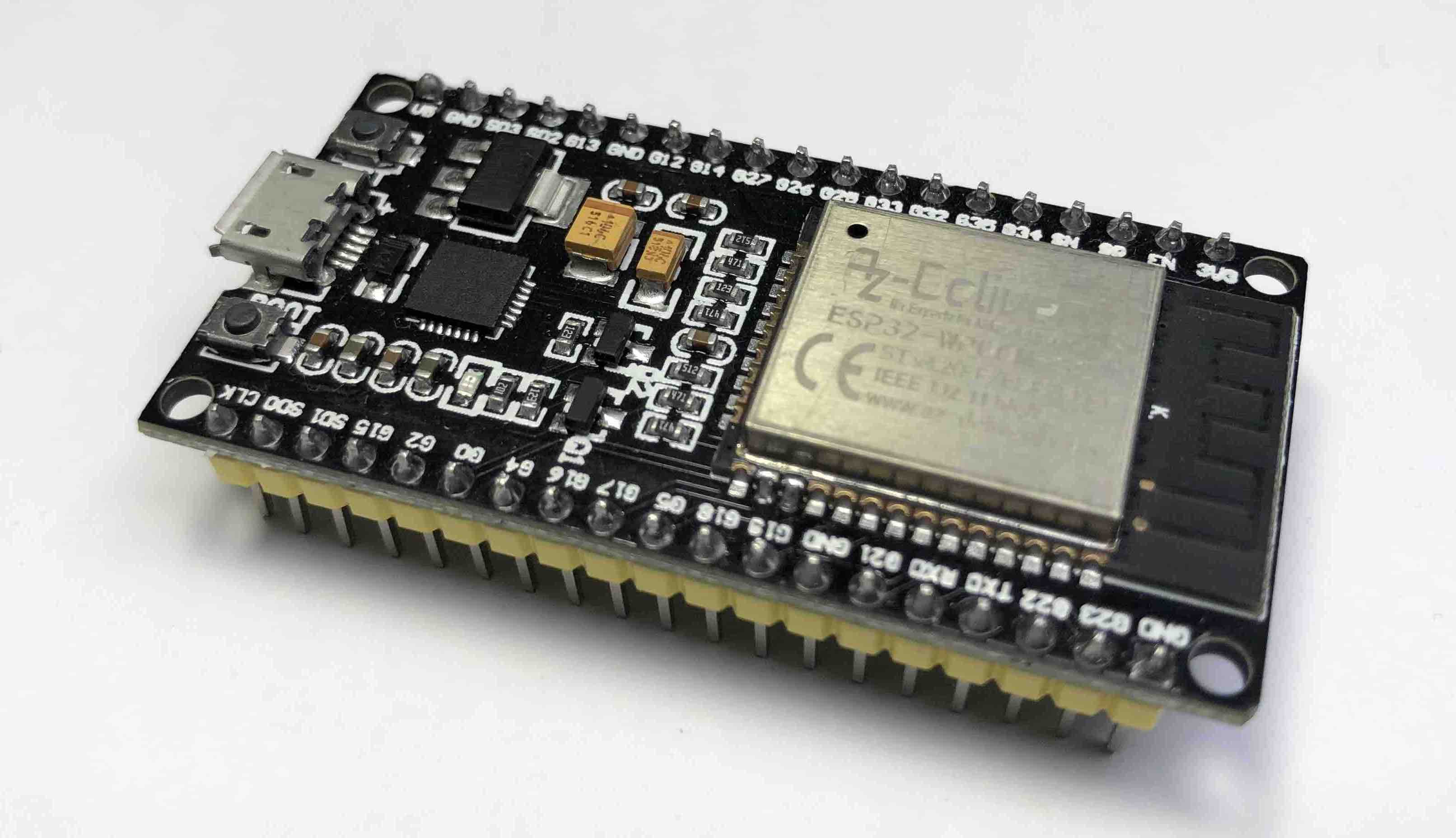

_{Abbildung 1: ESP32}
^{Quelle: BBS 2 Wolfsburg}

Beschreibung:

Der EPS32 dient zur Steuerung und Vernetzung von verschiedenen Sensoren oder antriebstechnischen Baueinheiten.

Kenndaten:
- Betriebsspannung: 3,3 V oder 5,0 V
- Betriebstemperaturbereich: –40 °C to bis 125 °C
- RAM (Arbeitsspeicher): 512 Kilobyte
- CPU (Prozessor): 2 Kerne mit einer Taktfrequenz von 240 MHz
- WLAN-Modul
- Bluetooth-Modul

Wichtige Informationen:
Der ESP32-Mikrocontroller hat unterschiedliche Anschlüsse (Pins) für z.B. digitale und analoge Signale.
Dabei können digitale Signale nur zwei Zustände besitzen (1 oder 0) und analoge Signale theoretisch gesehen unendlich viele (z.B. 1,1 V oder 2,45 V).
Des Weiteren muss beachtet werden, welche Pins als Ein- und/oder Ausgänge verwendet werden dürfen.
Die Programmierung erfolgt mittels der Arduino IDE. Eine Anleitung zur Installation und Benutzung der Programmierumgebung findet ihr unter: https://www.xplore-dna.net/course/view.php?id=153

Beim Platzieren des Mikrocontrollers auf dem Breadboard muss beachtet werden, dass ein einzelnes Breadboard dafür nicht ausreicht (siehe Abb. 4), da ansonsten nur auf einer Seite Jumper Kabel angebracht werden können. Stattdessen müssen zwei Breadboards verwendet werden (siehe Abb. 5).

Die Stromversorgung erfolgt mittels Micro-USB Kabel, welches an einen Netzstecker oder auch an einen USB-Port des Computers angeschlossen werden kann (siehe Abb. 6).

Die Pins können über sogenannte Jumper-Kabel mit anderen Bauteilen verbunden werden (siehe Abb. 7). Um herauszufinden wie das Breadboard aufgebaut ist und welche Löcher miteinander verbunden sind, informiere dich auf: https://www.xplore-dna.net/mod/page/view.php?id=3035&forceview=1


Anwendungsbeispiel:
Mit dem ESP32 kann im seriellen Monitor eine Nachricht ausgegeben werden. In diesem Beispiel wird "Hallo Welt!" ausgegeben.

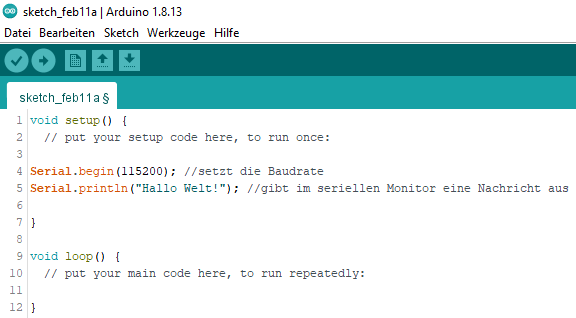

_{Abbildung 2: Beispiel-Programmcode}
^{Quelle: BBS 2 Wolfsburg}

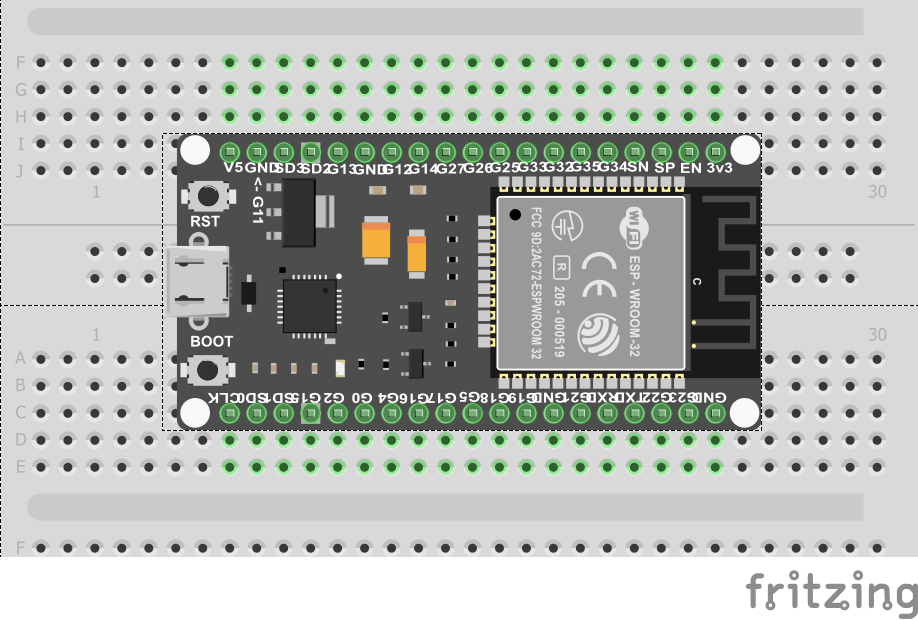

_{Abbildung 3: ESP32 auf Steckplatine (Fritzing)}
^{Quelle: BBS 2 Wolfsburg}

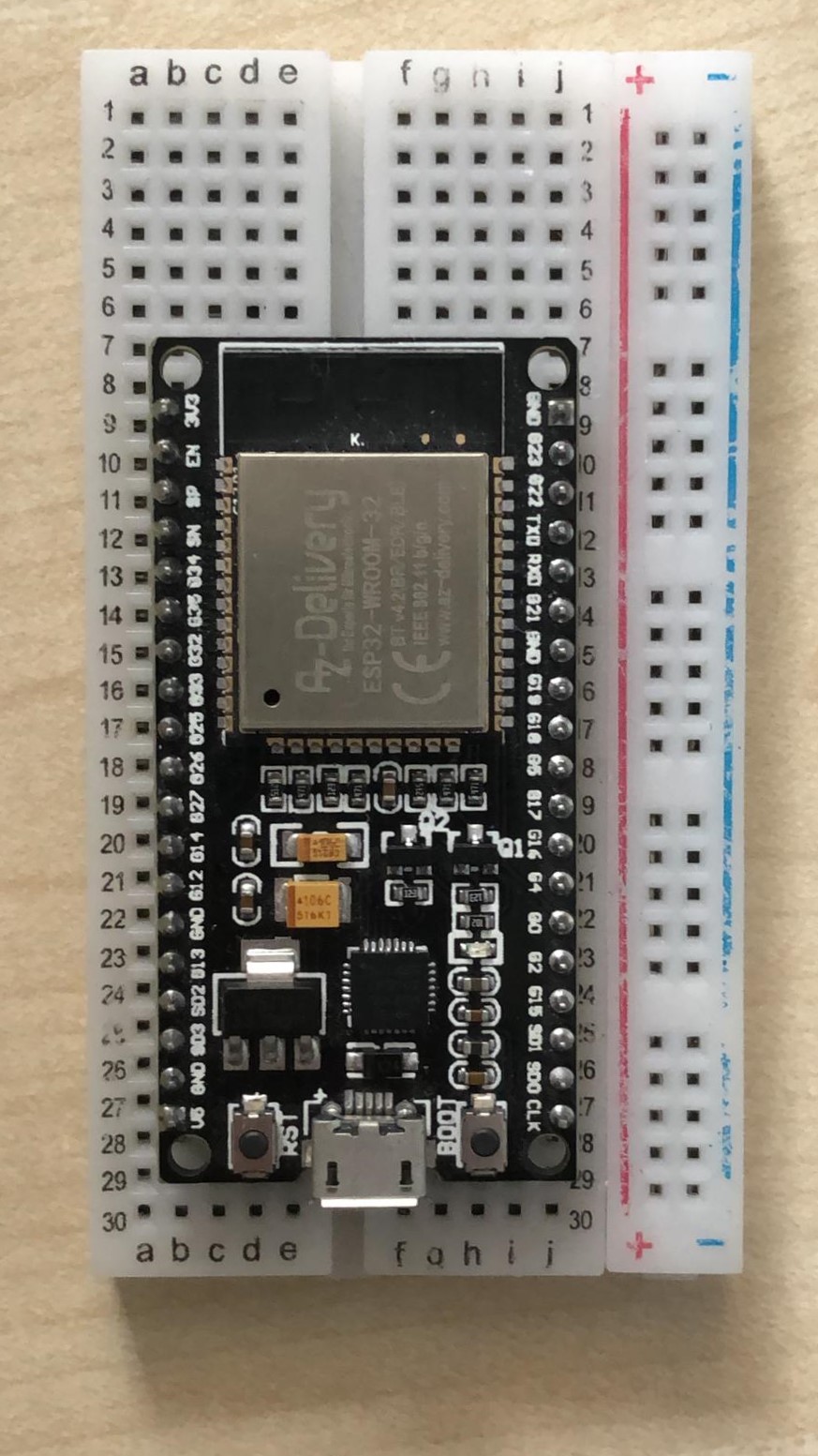

_{Abbildung 4: Ein Breadboard reicht nicht}
^{Quelle: BBS 2 Wolfsburg}

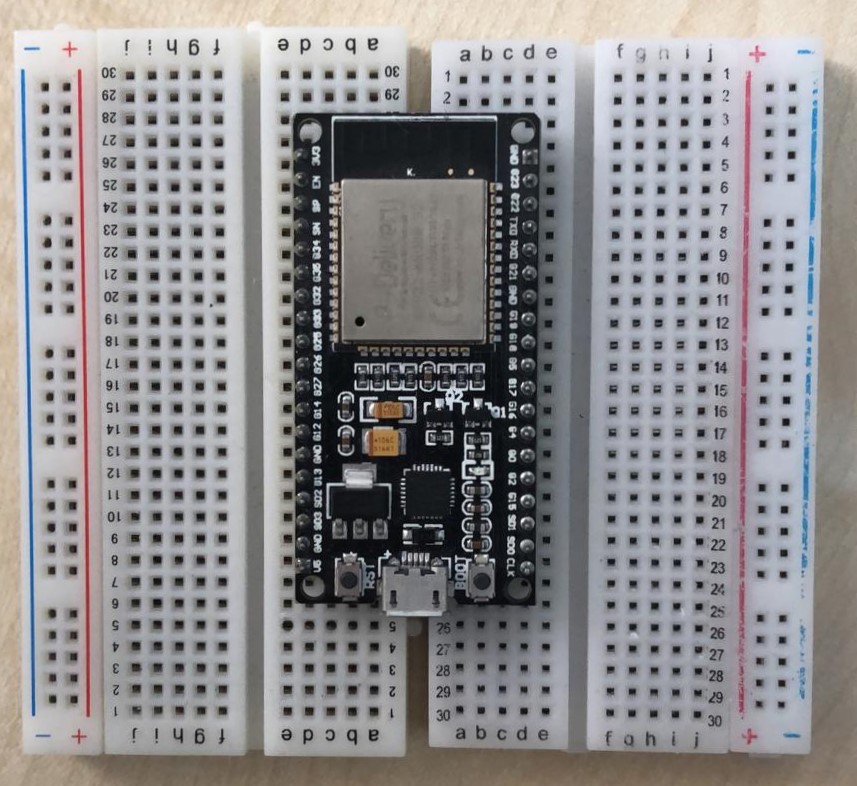

_{Abbildung 5: Zwei Breadboards für den ESP32}
^{Quelle: BBS 2 Wolfsburg}

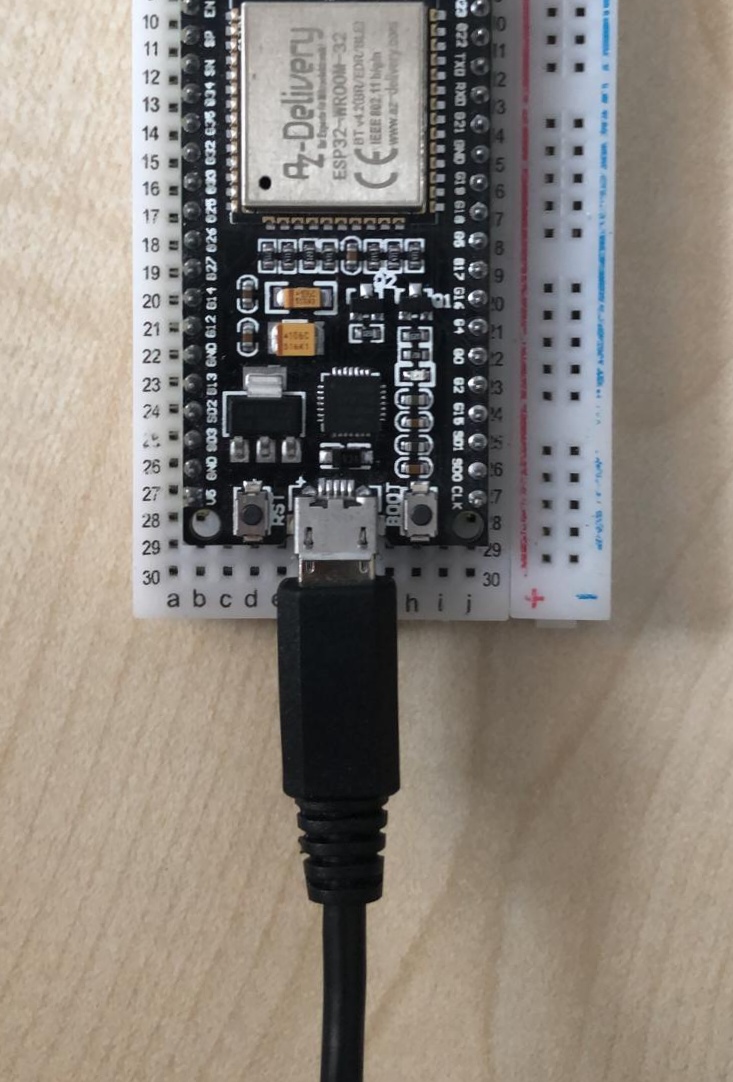

_{Abbildung 6: Stromversorgung via Micro-USB Kabel}
^{Quelle: BBS 2 Wolfsburg}

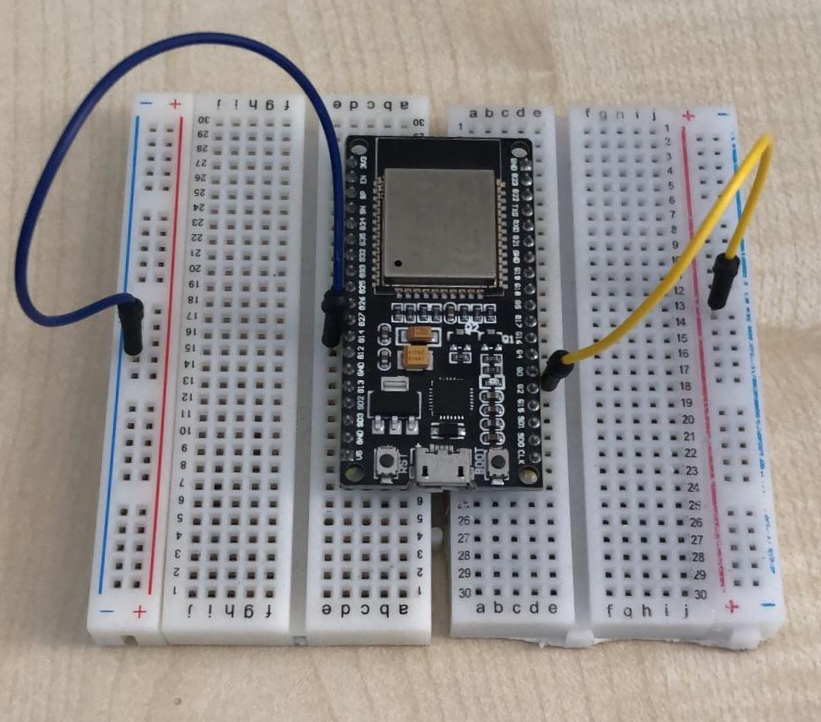

_{Abbildung 7: Jumper-Kabel mit dem ESP32}
^{Quelle: BBS 2 Wolfsburg}
