Datenbaustein anlegen

Hinweis: Vergesst nicht, die Übersichtsseite zu lesen, falls ihr vom letzten Artikel direkt hier her gesprungen seid!

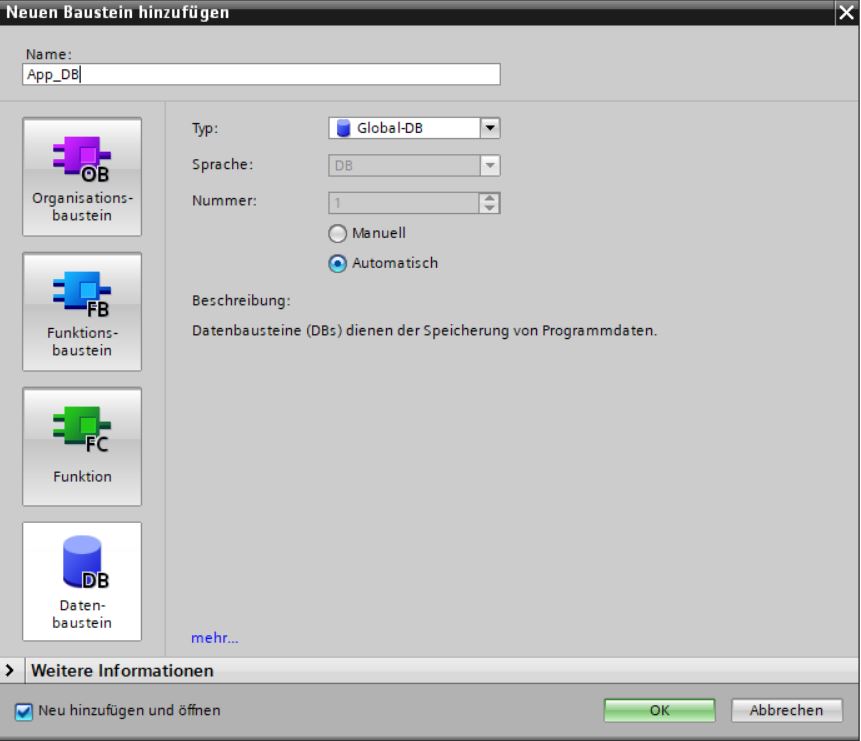

Legt zunächst einen Datenbaustein in der PLC_1 für die von der App gesteuerten Variablen an. Im TIA-Portal geschieht das unter Programmbausteine > neuen Baustein hinzufügen > Datenbaustein. Vergebt als Name "App_DB", sodass klar ist, dass diese Variablen mit der App zu tun haben. Es ist wichtig, dass diese Namen sowie alle weiteren Variablennamen wie in den Screenshots vergeben werden.

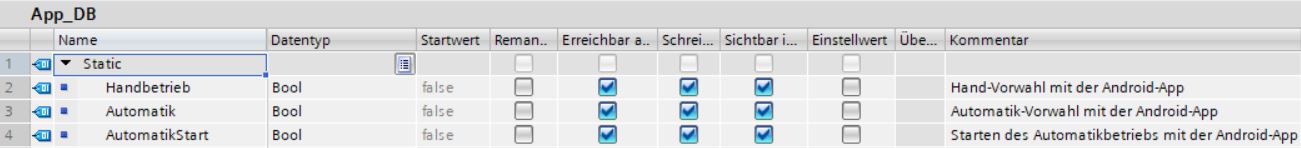

Nachdem der Baustein erstellt wurde, muss er mit Variablen gefüllt werden. Wir brauchen jeweils eine, die die Automatik- und Hand-Vorwahlen treffen, und eine, die den Automatikbetrieb startet. Auch hier bieten sich Namen an, die den Zusammenhang zur App klar erkennen lassen, weil sie später neben den "normalen" Variablen in das Programm eingefügt werden.

Werft noch einen Blick in die Standard-Variablentabelle und schreibt euch die Variablennamen von den Sensordaten auf, die ihr nachher in der App darstellen möchtet. Ich habe mich entschieden, in meiner App Daten zum Druck anzeigen zu lassen, den Systemdruck und den aktuellen Luftdruchfluss, daher notiere ich mir "BP1" und "B27".
