Wie bereits in der Einleitung erwähnt, gibt es in einem PROFINET-Netzwerk nach dem Master-Slave-Prinzip einen IO-Controller, welcher in diesem Fall der SPS im Schaltschrank der Industrie 4.0 Anlage entspricht, und IO-Devices, bzw. dezentrale Peripherie. Diese IO-Devices sollen nun näher betrachtet werden, um zu verstehen, was für die Auswahl und die spätere Konfiguration entscheidend ist. Dabei werden in diesem Fall auf dem Board bewusst zwei Module verschiedener Hersteller verwendet, um die Kompatibilität und Herstellerunabhängigkeit von PROFINET aufzuzeigen.


PROFINET-Modul von Siemens (SIMATIC ET 200SP)

Das Peripheriesystem SIMATIC ET 200SP von Siemens besteht aus einem Interfacemodul (Kopfmodul), über welches die Kommunikation zum Master (IO-Controller) mit PROFINET-Leitungen stattfindet. An das Interfacemodul werden in diesem Fall fünf BaseUnits angeschlossen, die wie alle Module auf die Hutschiene des Boards geklickt werden und per aktivem Rückwandbus miteinander verbunden sind. Dieser benötigt einen Abschluss, welches das Servermodul rechts von den BaseUnits darstellt. Auf die BaseUnits werden die Ein- und Ausgabemodule gesteckt, die je nach Ausführung analoge oder digitale Signale aufnehmen oder ausgeben können an die entsprechenden Kontakte der BaseUnit. Für die Funktionalität der Handbedienfelder im Rahmen dieses Kurses sind nur digitale Module nötig, eins als Eingang (DI) und eins als Ausgang (DO). Analoge Module können für weiterführende Projekte genutzt werden, bei denen an die Sensoreingänge des festen Bedienfeldes normale oder IO-Link Sensoren angeschlossen werden (CM Modul).

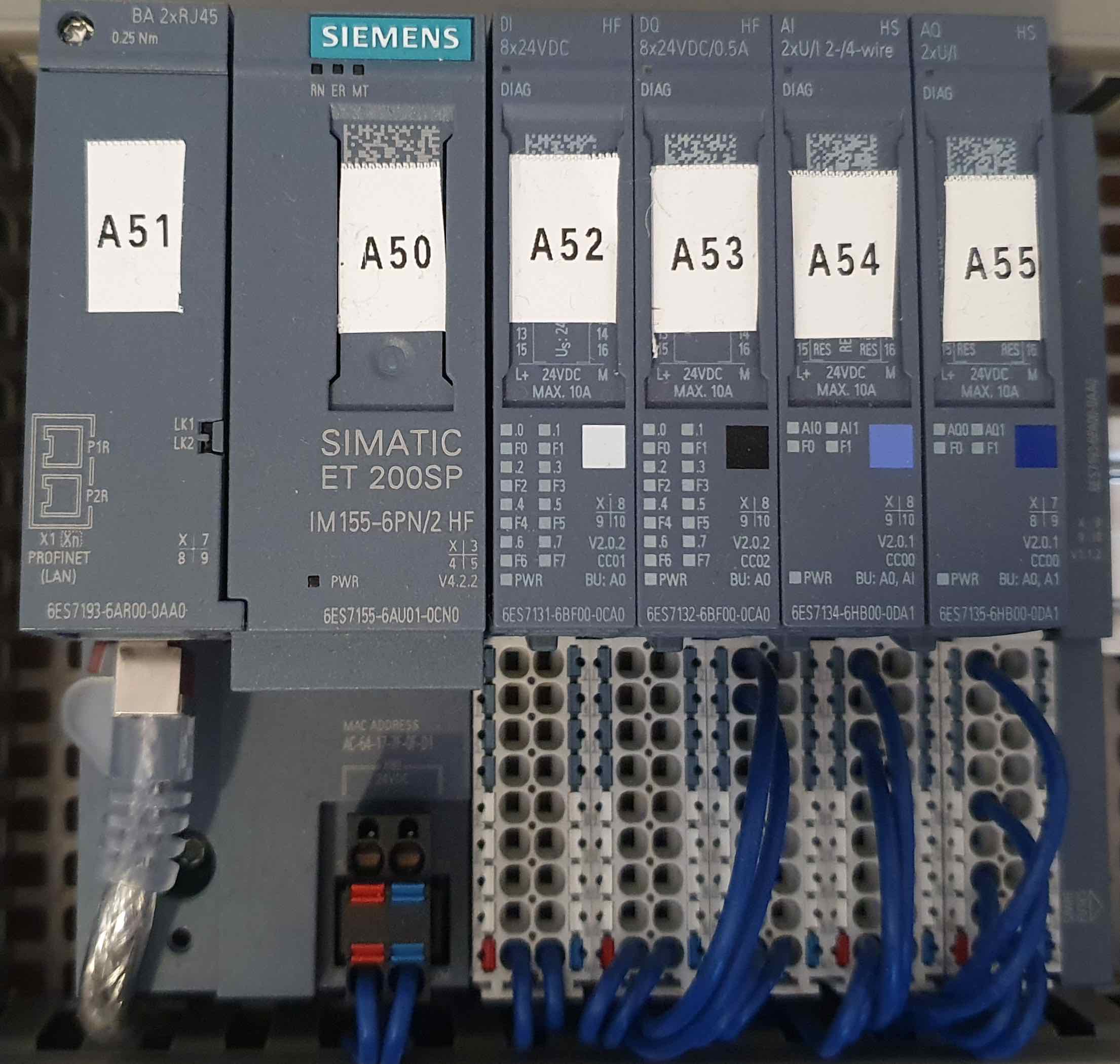

Abbildung: Siemens PROFINET Modul, aufgenommen in der BBS2

PROFINET-Modul von Phoenix Contact (AXL F BK PN TPS)

Damit nicht nur Bauteile von Siemens verwendet werden, die direkt im Hardwarekatalog von TIA Portal enthalten sind, wird der Axioline Buskoppler AXL F BK PN TPS von Phoenix Contact verwendet, welcher mit zwei RJ45-Schnittstellen ausgestattet ist und sich so als PROFINET-Modul eignet. Dieses Kopfmodul wird per Bussockelmodul mit dem digitalen Ein- und Ausgangsmodul verbunden.

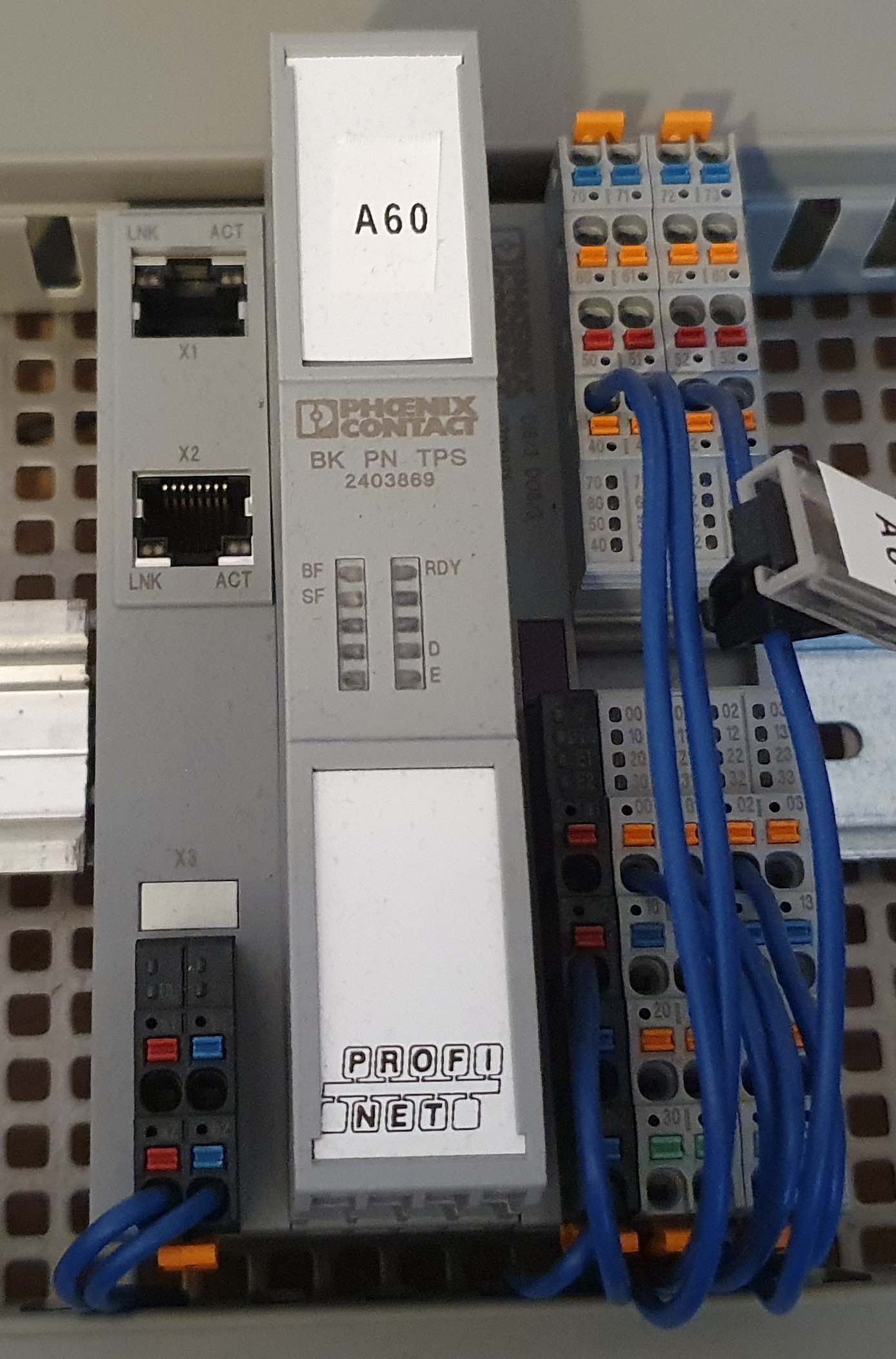

Abbildung: Phoenix Contact PROFINET Modul, aufgenommen in der BBS2
