Nun geht es darum das Programm, welches vorher in der Simulation getestet wurde, auch an der realen Anlage zu testen. Das Vorgehen hierbei ist sehr ähnlich zu dem von der Simulation.

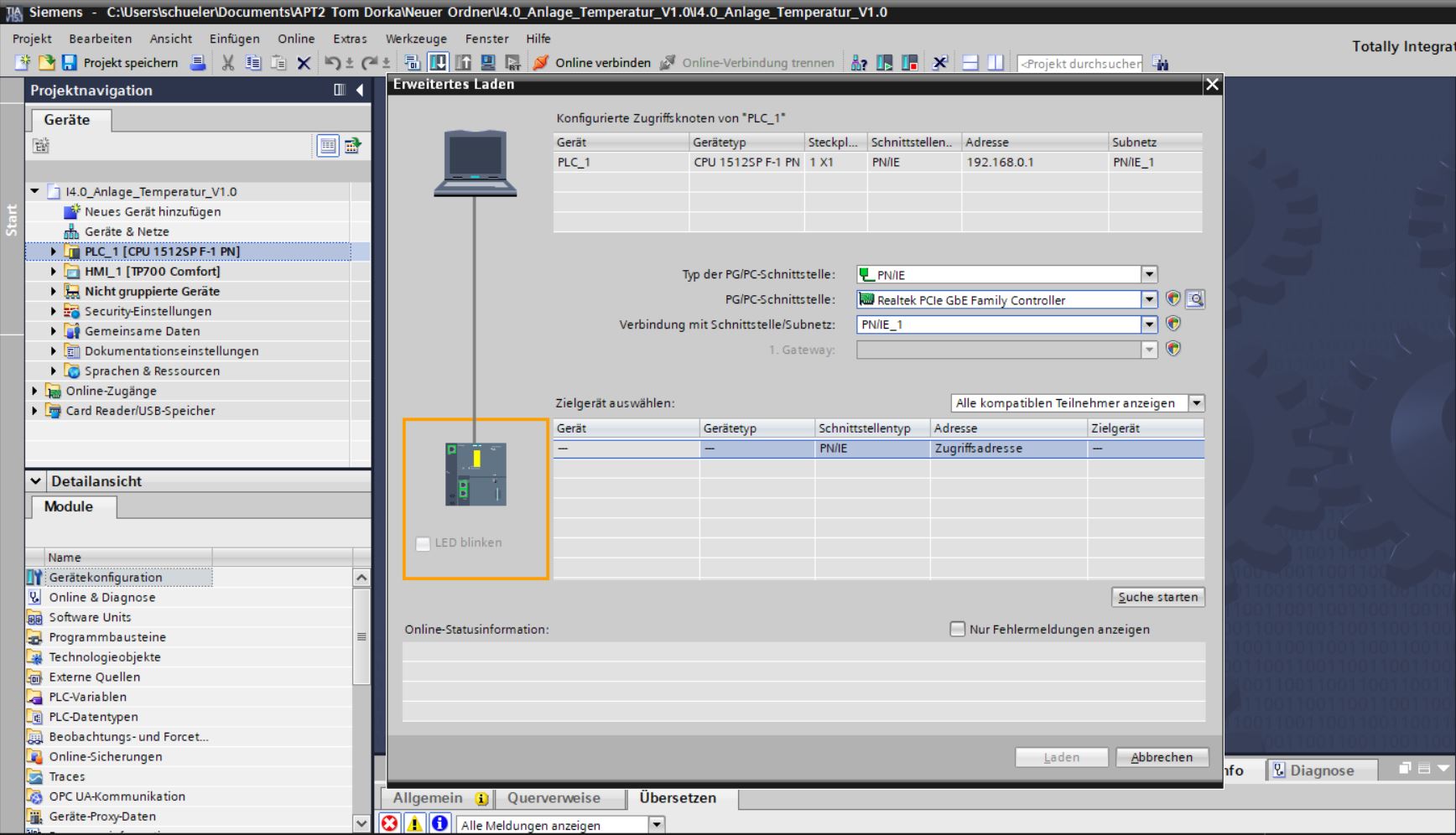

Zunächst wird wieder im TIA Portal die PLC_1 angeklickt. Anschließend wird nun erneut "Laden in Gerät" angeklickt (obere Leiste). Nun erscheint ein Pop-Up Fenster, dort ist es wichtig, unter PG/PC-Schnittstelle den Realtek PCIe Gbe Family Controller (in der BBS 2 Wolfsburg) auszuwählen, da andernfalls die SPS nicht gefunden werden kann. Nun kann die Suche gestartet werden. Nach erfolgreicher Suche wird die SPS aus der Liste ausgewählt und anschließend auf Laden gedrückt. Eventuell ist es im nächsten Schritt notwendig, bestimmte Aktionen durchzuführen, da erneut Felder rot hinterlegt sind und sonst das Programm nicht geladen, bzw. nicht fertiggestellt werden kann. Dieser Vorgang wird erneut für das HMI_1 durchgeführt, da wir diesmal das Siemens TP 700 Comfort als reales Bauteil in der Anlage verbaut haben.
