Nachdem das Programm geschrieben wurde, fehlt nur noch der Aufbau des Boards, damit die Funktion an der realen Industrie-4.0-Anlage getestet werden kann. Hierfür muss eine Verbindung vom analogen Eingang zum Board hergestellt werden. An der Industrie-4.0-Anlage und am Board  ist eine M12-Stecker Buchse, mit der wir eine Verbindung mit dem analogen Eingang und der 24 V Spannungsversorgung herstellen können. Dazu wird nur eine M12-Steckerverbindung benötigt, mit der das Board und die Anlage verbunden wird.

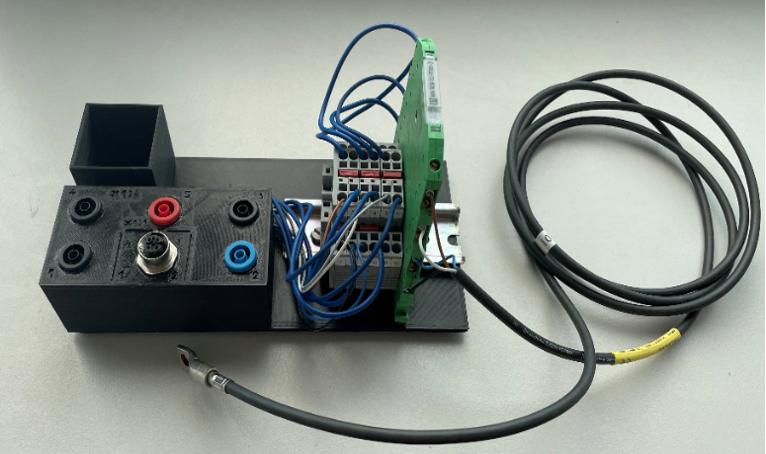

Bild vom Board um dies zu veranschaulichen:
