Das Board dient grundsätzlich dazu, dass durch den Tastendruck auf einem der Bedienfelder eine Spannung am Digitaleingang des jeweiligen PROFINET-Moduls anliegt, wodurch der High-Pegel von der CPU registriert wird. Damit dies möglich ist, muss an allen Tastern die 24 V Spannung anliegen, welche letztendlich über die Klemmenleiste X54 an die Module (BaseUnits Eingänge) bei einem Tastendruck gelangt.

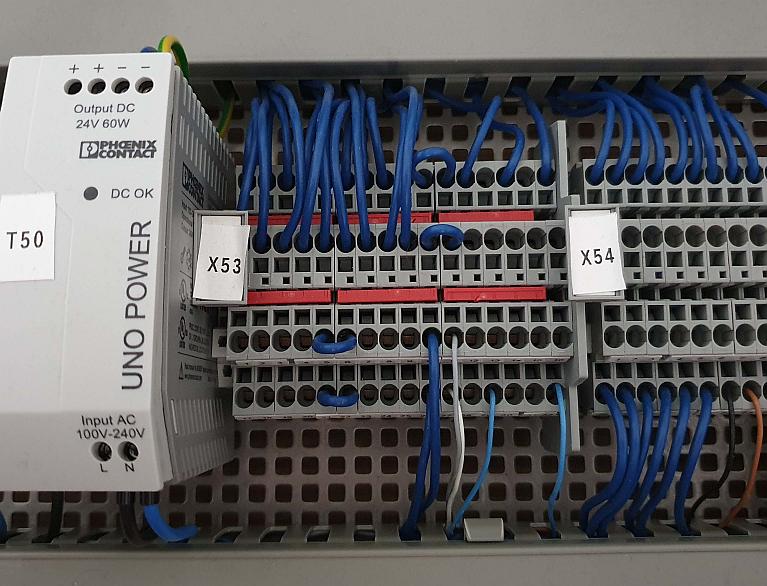

Da auch für die Spannungsversorgung der Module und BaseUnits eine 24 V Spannung benötigt wird, ist dies an der Klemmenleiste X53 so gelöst, dass auf der oberen Ebene das +24 V Potential- und auf der unteren das 0 V Potential anliegt. Hierfür werden rote Querbrücken verwendet, die jeweils fünf Klemmen miteinander verbinden und in diese gesteckt werden können (siehe Bild).

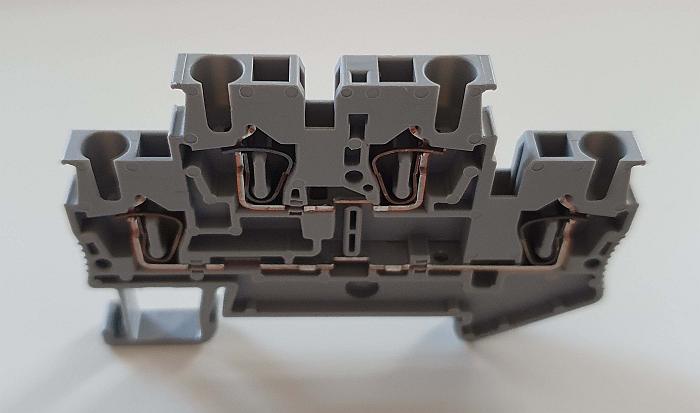

Die Klemmen sind dabei wie folgt aufgebaut:


Alle Taster auf den Bedienfeldern benötigen das +24 V Potential und alle Leuchtmelder das 0 V Massepotential, sodass pro Bedienfeld jeweils eine Leitung auf die obere Ebene und eine Leitung auf die untere Ebene der Klemmenleiste X53 führen muss. Die Spannungsversorgung des festen Bedienfeldes ist bereits mit den dunkelblauen Leitungen auf der unteren Seite von X53 gegeben (Klemme 10 und 26).
