Auftrag

In diesem Projekt ist grundlegend eine Energieaufnahme und -überwachung zu realisieren. Dabei sollen die aufgenommenen Kenndaten weiterverarbeitet werden und in mehreren Diagrammen online dargestellt werden.

Dieser Kurs ist Teil eines zweiteiligen Projektes von Len Reinecke und Philip Lederer, wobei der hier vorgestellte Kurs von Philip erstellt wurde. Es wurde sich die Frage gestellt, ob es möglich sei, mithilfe eines Stromzählers, also eines "Power-Meters", eine Energieaufnahme zu realisieren.

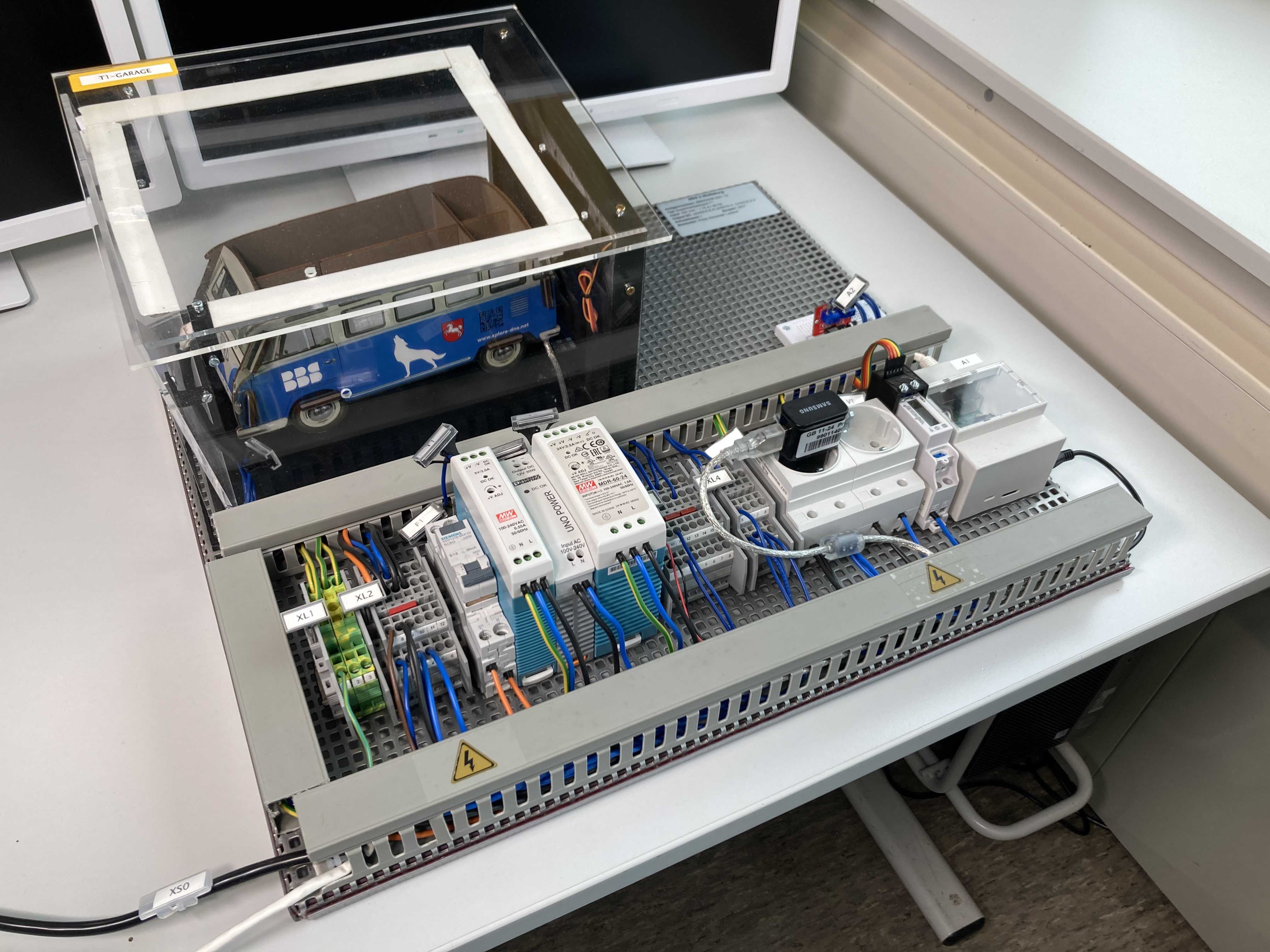

Dazu nehmen wir in diesem Projekt den gesamten Energieumsatz des T1-Boards mithilfe eines digitalen Stromzählers mit Status-LED auf. Es soll prinzipiell nicht nur der Energieumsatz des T1-Akkus sondern der des gesamten Boards zusammengefasst werden. Der digitale Stromzähler befindet sich ebenfalls auf der Hutschiene des T1-Boards und registriert über die Hauptzuleitung den gesamten Energieumsatz in kWh. Mithilfe eines lichtempfindlichen Sensors, der die LED-Impulse des Stromzählers aufnimmt und eines Raspberry-PIs, welcher die Impulse zählt und verarbeitet, können die ausgewählten Energiedaten (Strom, Leistung, elektrische Arbeit) online im zeitlichen Verlauf sichtbar gemacht werden.

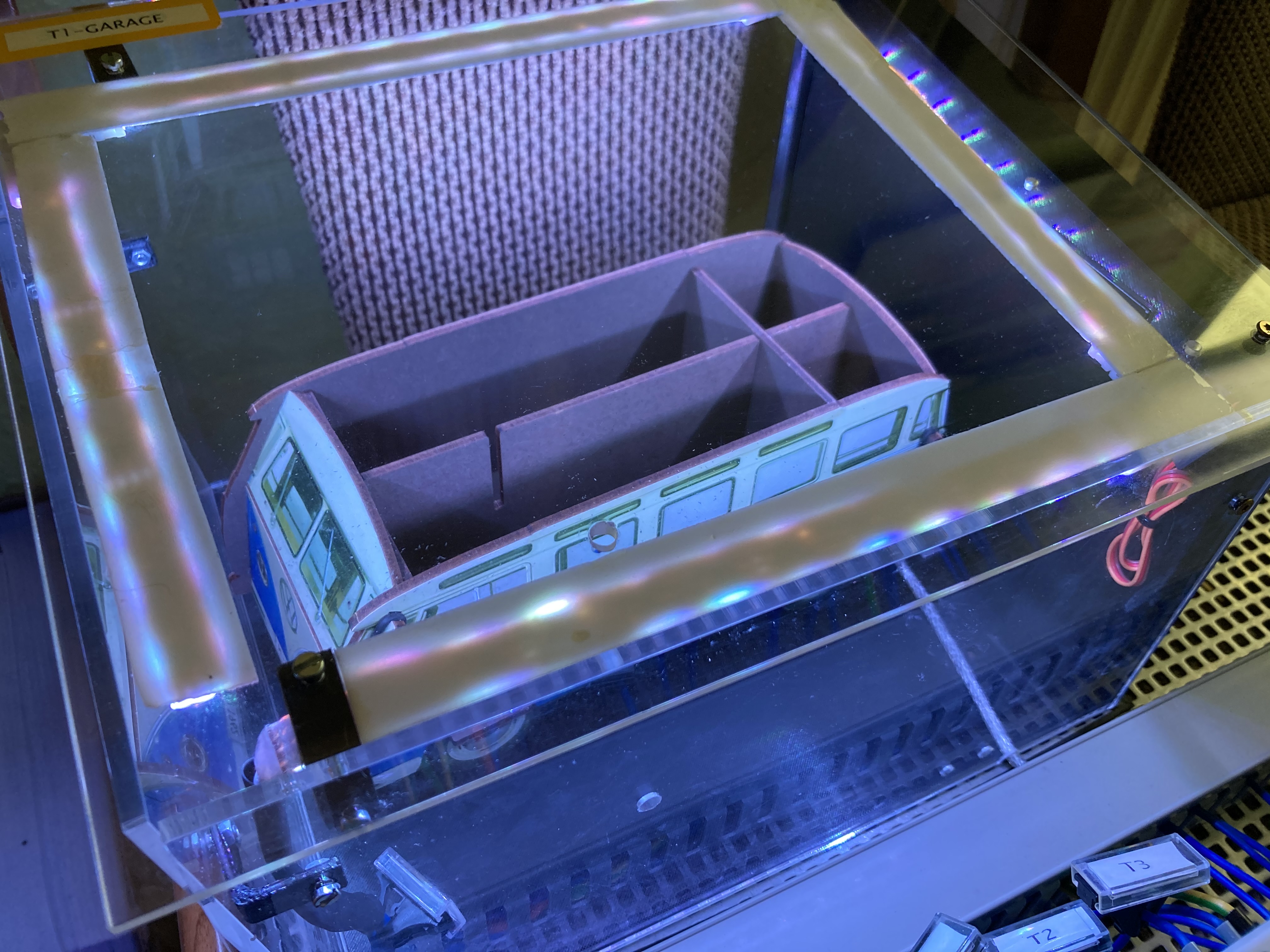

Es wird eine LED-Beleuchtung in die Garage installiert, die mehr Verbraucher auf das Board bringen soll. Über das Smartphone soll dann die Garagenbeleuchtung gesteuert werden und der registrierte Anwender soll eine Warnmeldung auf sein Smartphone erhalten, wenn der Stromverbrauch einen bestimmten Wert überschritten hat.

Was Sie genau in diesem Kurs erwartet, können Sie in folgendem Video sehen:

In dem Kurs "T1-Energy - Smart Plug" hingegen, der hier erreichbar ist, nehmen wir die Energieüberwachungseinheit als Teil einer e-Ladesäule an, welche den Akku des T1-Modells auflädt. Dieser wiederum steht innerhalb einer 3D-gedruckten Garage und der Akku wird mithilfe eines 5V-Ladegerätes aufgeladen, welches die Spannungsversorgung über eine Hutschienensteckdose auf der Hutschiene des T1-Boards bekommt. Zwischen Hutschienensteckdose und dem eigentlichen Verbraucher wird die Energieüberwachungseinheit gesteckt.

Als Erweiterung wird auch hier eine LED-Beleuchtung in der Garage installiert.

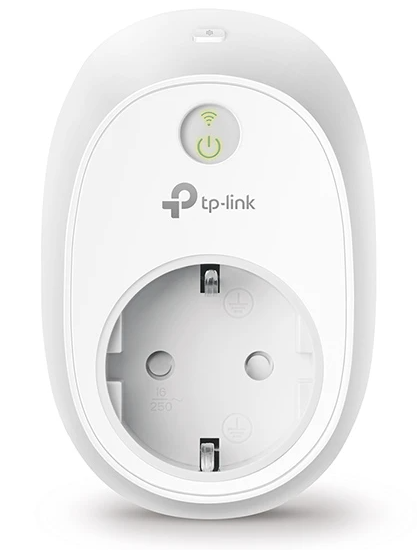

Dabei wird eine intelligente Steckdose von der Firma TP-Link, die HS110, zur Energieüberwachung genutzt. Diese soll per Web-App ein- und ausschaltbar sein und die Energiedaten in einem Messgröße-Zeitdiagramm dargestellt werden. Auch die LED-Beleuchtung soll über die Web-App steuerbar sein.
