Nun wird für die Funktionalität der Bedienfelder das SPS-Programm von Ihnen erweitert, indem die Variablen beider Bedienfelder an den relevanten Stellen für das Starten und Stoppen der Betriebsarten hinzugefügt werden. Zudem soll der Betriebszustand durch die Ansteuerung der LEDs angezeigt werden.

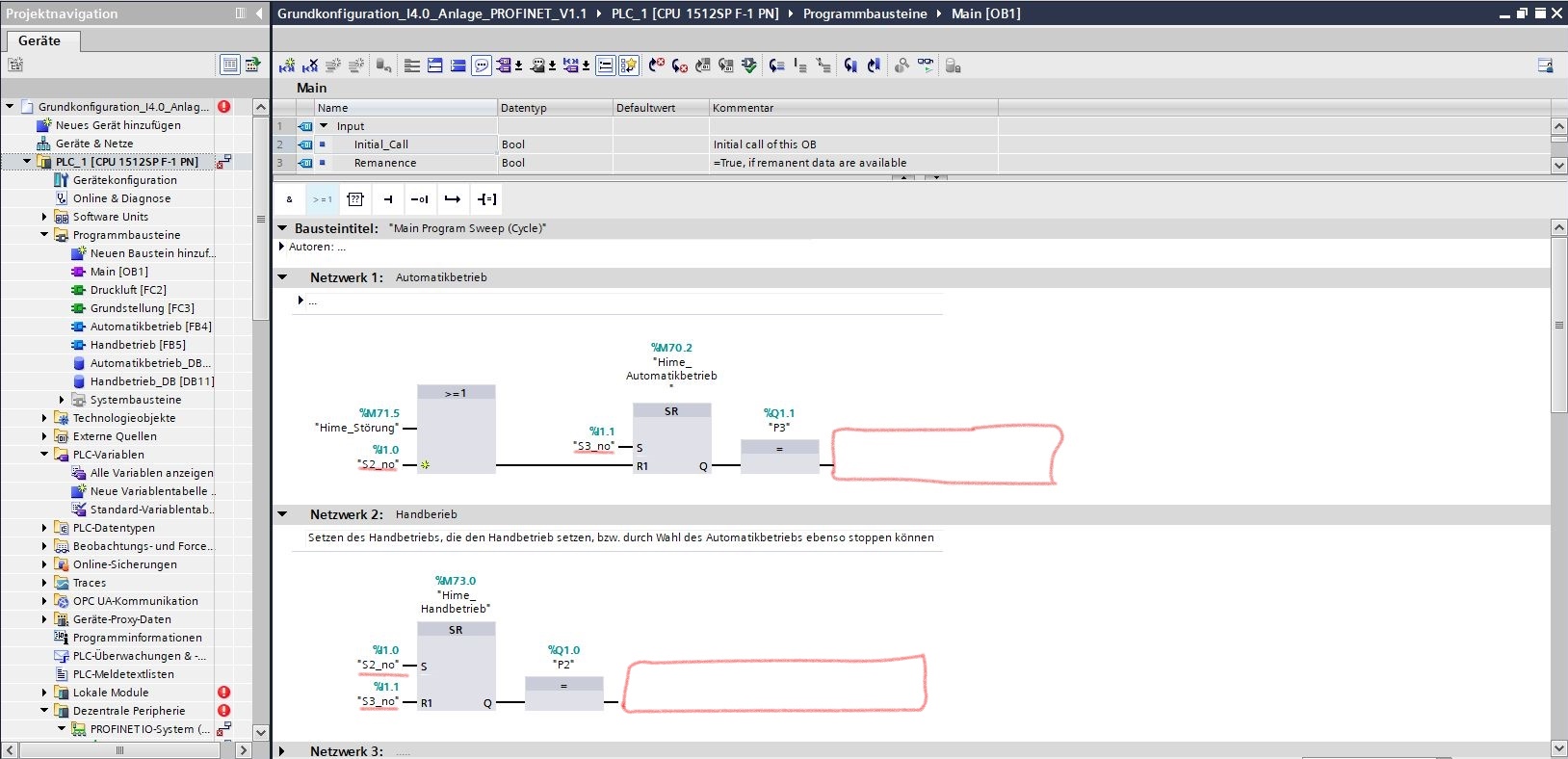

Dazu müssen im Main-Baustein und im Funktionsbaustein "Automatikbetrieb" Änderungen vorgenommen werden. Es ist hilfreich, sich die Taster und Leuchtmelder auf der Schaltschranktür anzuschauen, bzw. die Funktion dieser im Programm. An den gekennzeichneten Stellen sind unter anderem Änderungen vorzunehmen, bzw. die Variablen mit den Adressbytes 2 und 7 jeweils einzubeziehen.


Ergänzen Sie zudem in jedem Netzwerk, in dem Änderungen vorgenommen werden, den Kommentar im Hinblick auf die hinzugefügten Variablen.
