Nach der abgeschlossenen Programmierung geht es nun mit der Funktionskontrolle weiter, in der die Software in die CPU des Schaltschranks geladen wird und die neuen Funktionen zum Starten und Stoppen der Betriebsarten getestet werden.

Dazu wird das Projekt zunächst gespeichert und im Anschluss unter "Laden ins Gerät" übersetzt, bzw. auf die CPU geladen, welche bei der Auswahl von "PN/IE" --> "Realtek PCIe GBE Family Controller" --> "PN/IE_1" als "cpu_schaltschrank" gefunden werden sollte. Es ist "Ohne Synchronisation fortfahren" zu wählen und ggf. der CPU die IP-Adresse aus der Hardwarekonfiguration zuzuweisen, falls das entsprechende Fenster erscheint. Mit "Laden" wird der Vorgang abgeschlossen.

Im Main-Baustein, in dem die meisten Änderungen vorgenommen wurden, kann nachdem "Online verbinden" gewählt wurde der Beobachtungsmodus aktiviert werden, in dem zu sehen ist, welche Betriebsarten aktuell gesetzt sind und wie die Zustände der Eingänge sind an den SR-Gliedern der Netzwerke. Sowohl das feste als auch das externe Handbedienfeld sollten sich nun so verhalten wie die Taster und Leuchtmelder am Schaltschrank. Bei der Wahl des jeweiligen Betriebsmodus soll der andere deaktivieren werden, bzw. der aktuelle Modus durch das Leuchten des zugehörigen Leuchtmelders angezeigt werden. Der Stopp-Taster auf dem externen Bedienfeld sollte zudem den Automatikvorgang stoppen, indem die Automatik-Betriebsart zurückgesetzt wird im Main-Baustein.

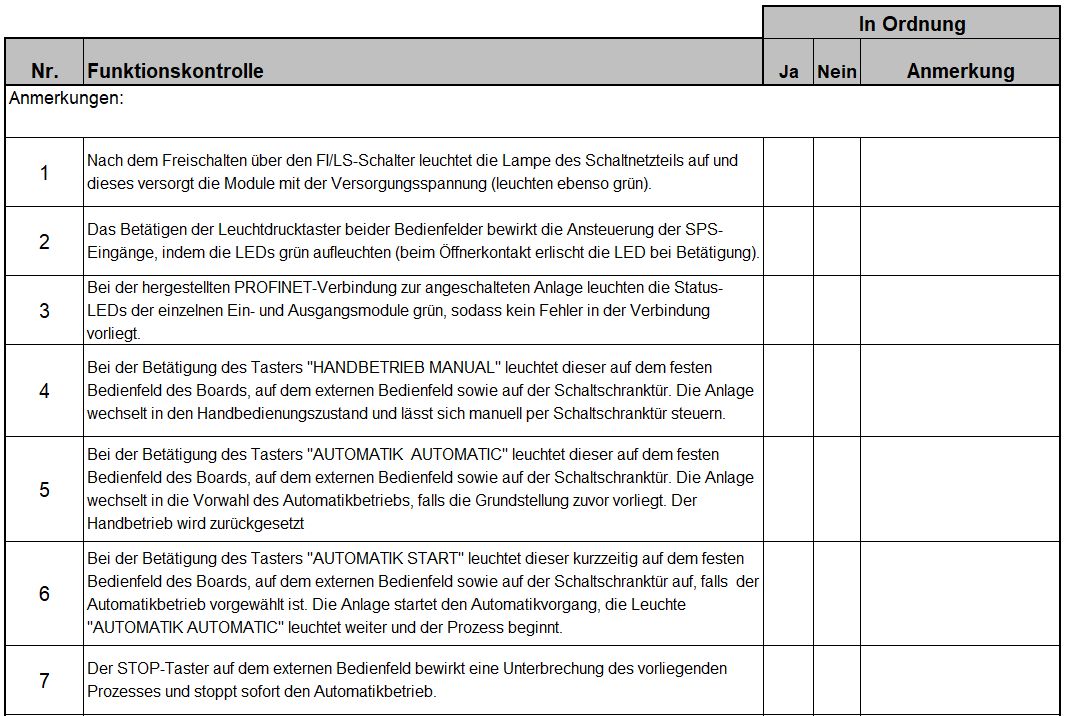

Die Funktionskontrolle bezieht sich nun auf folgende Punkte:


Sind alle der genannten Funktionen zutreffend, ist die Programmierung erfolgreich absolviert und die dezentrale Peripherie wurde an die Anlage per PROFINET angebunden! Im Folgenden gibt es noch einen Test mit Fragen zum Thema PROFINET, die am Kurs orientiert sind und abschließend das allgemeinen Verständnis von dezentraler Peripherie prüfen.
