Aufbau der Schaltung

Alls erstes werden wird den Schaltplan aufbauen. Hierbei könnt ihr optional, um die LED zu schonen noch einen 220 Ω Widerstand vor zwischen die Plus Leistung und die LED machen.

Für den Aufbau der Schaltung benötigt ihr:

• ESP32-Mikrocontroller
• 4 LEDs (die Farbe ist egal)
• Breadboard
• 4x 220 Ω Widerstand
• einige Jumperkabel Male Male

Aufbau:

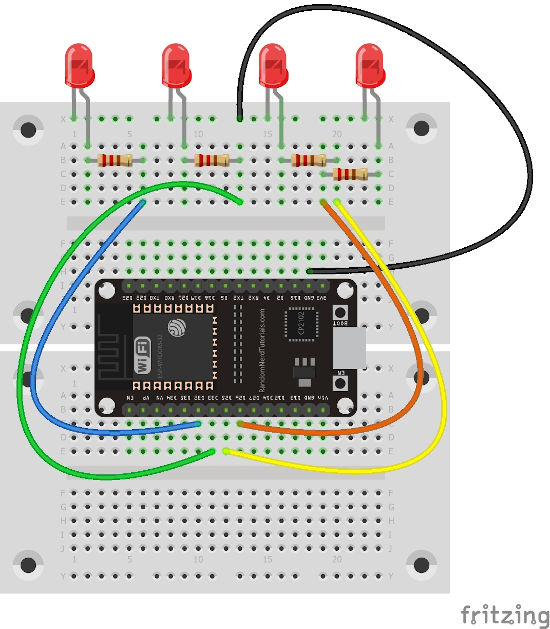

Abbildung: Aufbau auf dem Breadboard   Quelle: BBS2 Wolfsburg

Aufgabe:

• GND vom ESP32 an die GND Leiterbahn des Breadboards anschließen. In der Abbildung als schwarze Leitung dargestellt.
• Die Kathoden der LEDs (kurzes Bein) mit der die GND Leiterbahn des Breadboards verbinden.
• Die 220 Ω Widerstände als Vorwiderstände der LEDs verbauen.
• Die Digital Pins 26,25,33 und 32 mit den Vorwiderständen der LEDs verbinden.
