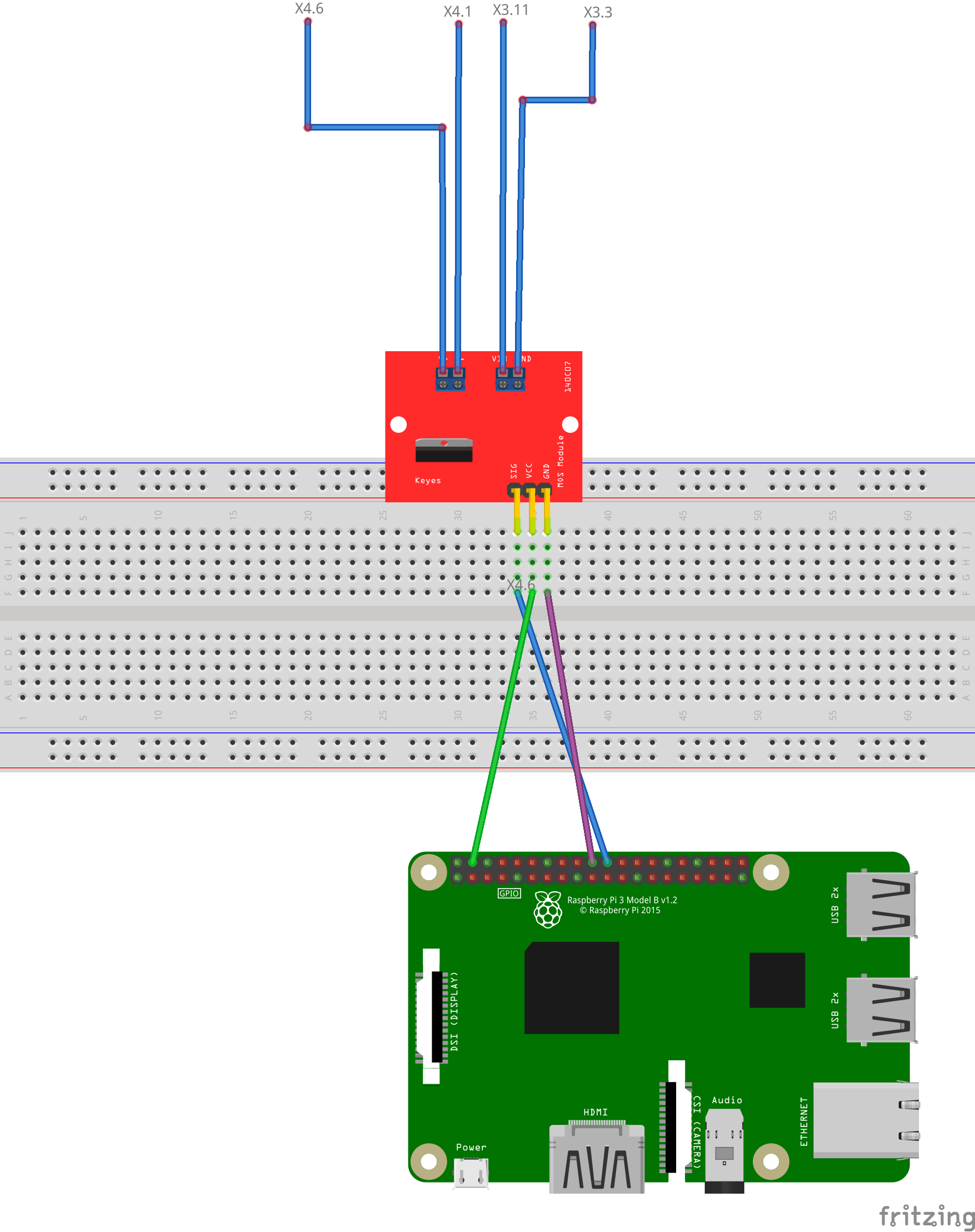

Um die LED-Beleuchtung bei diesem Projekt zu realisieren, muss auf ein MOS-Modul (Transistor, metal-oxide-semiconductor field-effect transistor) zurückgegriffen werden. Der Transistor arbeitet als elektrischer Schalter, welcher über den Raspberry Pi die Spannungsversorgung der LED-Beleuchtung schaltet. Die Abbildung unten zeigt den Schaltplan der LED-Beleuchtung in Fritzing.



Zur Verdrahtung muss zusätzlich der Schaltplan aus der Projektbeschreibung verwendet werden.

Die Pin-Auswahl erfolgt nach den Parametern der GPIO-Pins und des MOS-Moduls. Die jeweiligen Informationen sind in den Datenblättern von MOS-Modul und Raspberry Pi zu finden.

Aus Gründen der Umsetzbarkeit wurde sich bei dem Projekt lediglich für ein MOS-Modul entschieden. Da es sich hier jedoch um RGB-LEDs handelt, können mittels drei einzeln angesteuerter MOS-Module verschiedene Farben dargestellt werden.

Erweitere den Schaltplan so, dass die einzelnen Farben dargestellt werden können. Im Anschluss wird das Projekt erweitert.
