In diesem Kapitel soll es darum gehen, das T1-Board soweit zu verdrahten, dass es für den Einsatz als Energieüberwachung dienen kann. Dazu kann ein Basisboard erweitert werden, in dem folgende Komponenten hinzugefügt werden:

  • 12 V Spannungsversorgung
  • LED-Beleuchtung in der Garage
  • MOS-Modul
  • Zwei Hutschienensteckdosen
  • Einphasen-Wechselstromzähler
  • Lichtempfindlicher Sensor
  • Raspberry PI

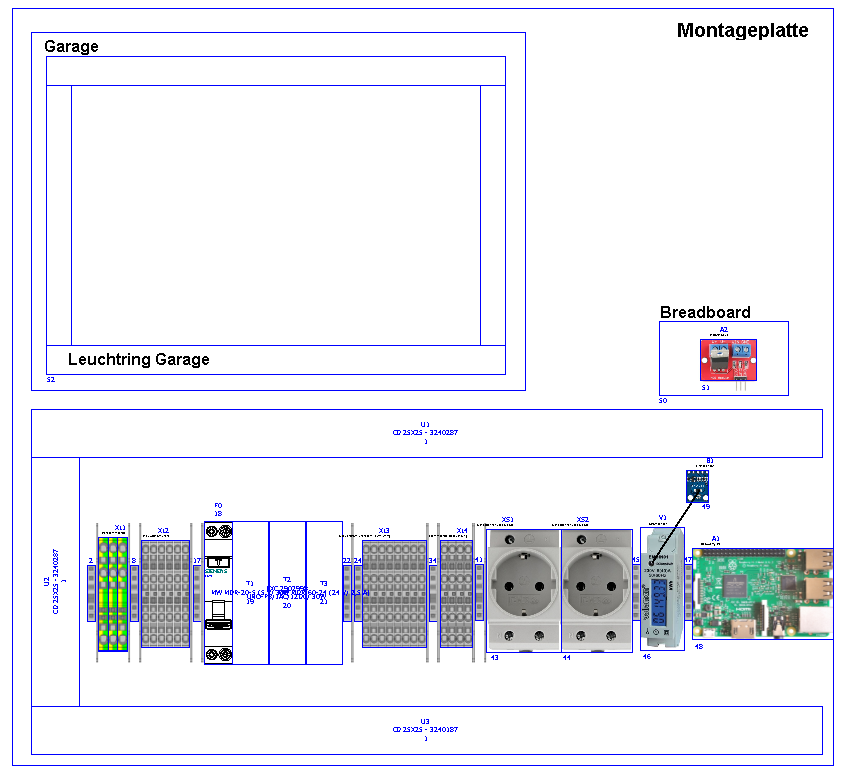

Oder das Board wird komplett neu aufgebaut. Dazu sind alle Komponenten aus der Materialliste in Abschnitt 1. und das Grundboard mit 5/ 24 V Spannungsversorgung und Garage samt T1 selbst erforderlich. In der nachfolgenden Abbildung ist die fertige Montageplatte einmal zu sehen. Außerdem folgen Tipps und Informationen zum Verdrahten.

montageplatte

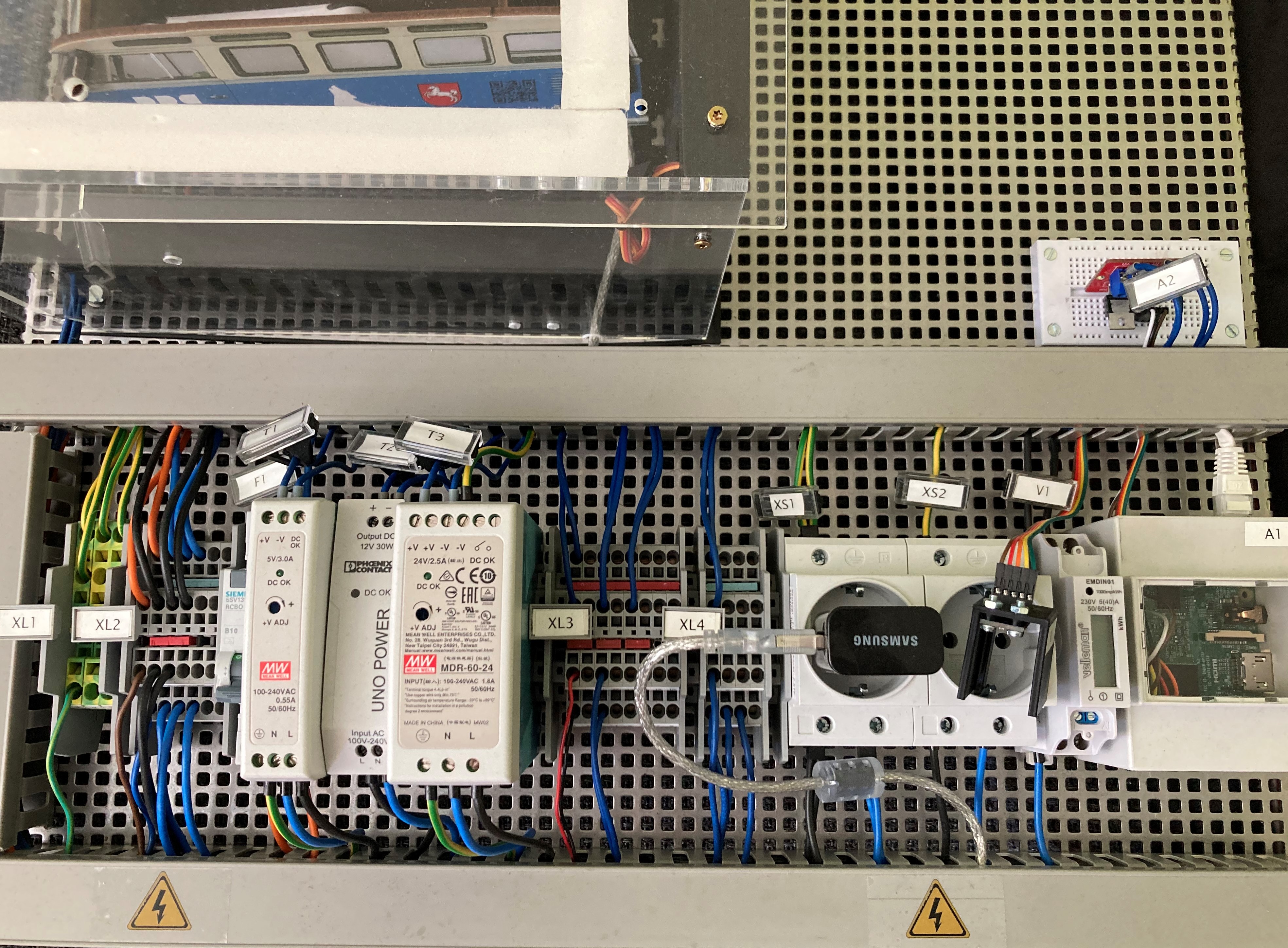

Der Prototyp des Boards sieht wie folgt aus:

foto_montageplatte

Die Anordnung der Komponenten ist von links nach rechts:

  • PE-Klemmleiste
  • Klemmleiste Hauptstromkreis
  • RCD/LS Kombination (Hauptschalter)
  • 5 V Spannungsversorgung (für Raspberry PI)
  • 12 V Spannungsversorgung (LED Garagenbeleuchtung)
  • 24 V Spannungsversorgung (für Erweiterungen gedacht)
  • Klemmleisten Steuerstromkreis (allgemein: XL3, für die Beleuchtung: XL4)
  • Zwei Hutschienensteckdosen
  • Einphasen-Wechselstromzähler
  • Raspberry PI mit Hutschienen-Halterung

Zwischen jeder Funktionseinheit ist als Abgrenzung eine Beschriftungsklemme und jeweils zwei Abschlussdeckel gesetzt.


Über dem Raspberry PI ist mit Schrauben das Breadboard für das MOS-Modul an der Lochplatte befestigt.

In der linken Steckdose ist der "Wall Charger" für den elektrischen T1-Bus in der Garage eingesteckt. (5 V Netzstecker)

Über der rechten Steckdose liegt der Lichtsensor, der die LED-Impulse des Stromzählers auswertet. Er ist normalerweise auf den Stromzähler aufgestülpt. (dazu später mehr)

Links ist die Garage mit dem T1-Stiftemodell und dem LED-Leuchtring zu sehen. Dessen Montage wird im folgenden erklärt.


Um das Verdrahten nun gegliedert zu starten, befindet sich hier der EPLAN-Schaltplan. Einfach eine gängige Version von EPLAN öffnen und unter "Datei" den zur Verfügung gestellten Schaltplan "Wiederherstellen". Zusätzlich befindet sich der Schaltplan hier als .pdf-Format abgelegt.

Verdrahten sie bitte zuerst nur den Haupt- und Steuerstromkreis. In den nachfolgenden Schritten wird alles rund um Garage und die Verdrahtung des Raspberry PI samt MOS-Modul und Sensor erklärt.

Das Verdrahten, die Abnahme des Aufbaus und die Inbetriebnahme ist nur unter Aufsicht einer Elektrofachkraft zulässig!
