Im folgenden sehen Sie ausgewählte Bilder von dem fertigen Projekt, um einen Vorgeschmack zu bekommen, was Sie auch realisieren können!

gesamtansicht

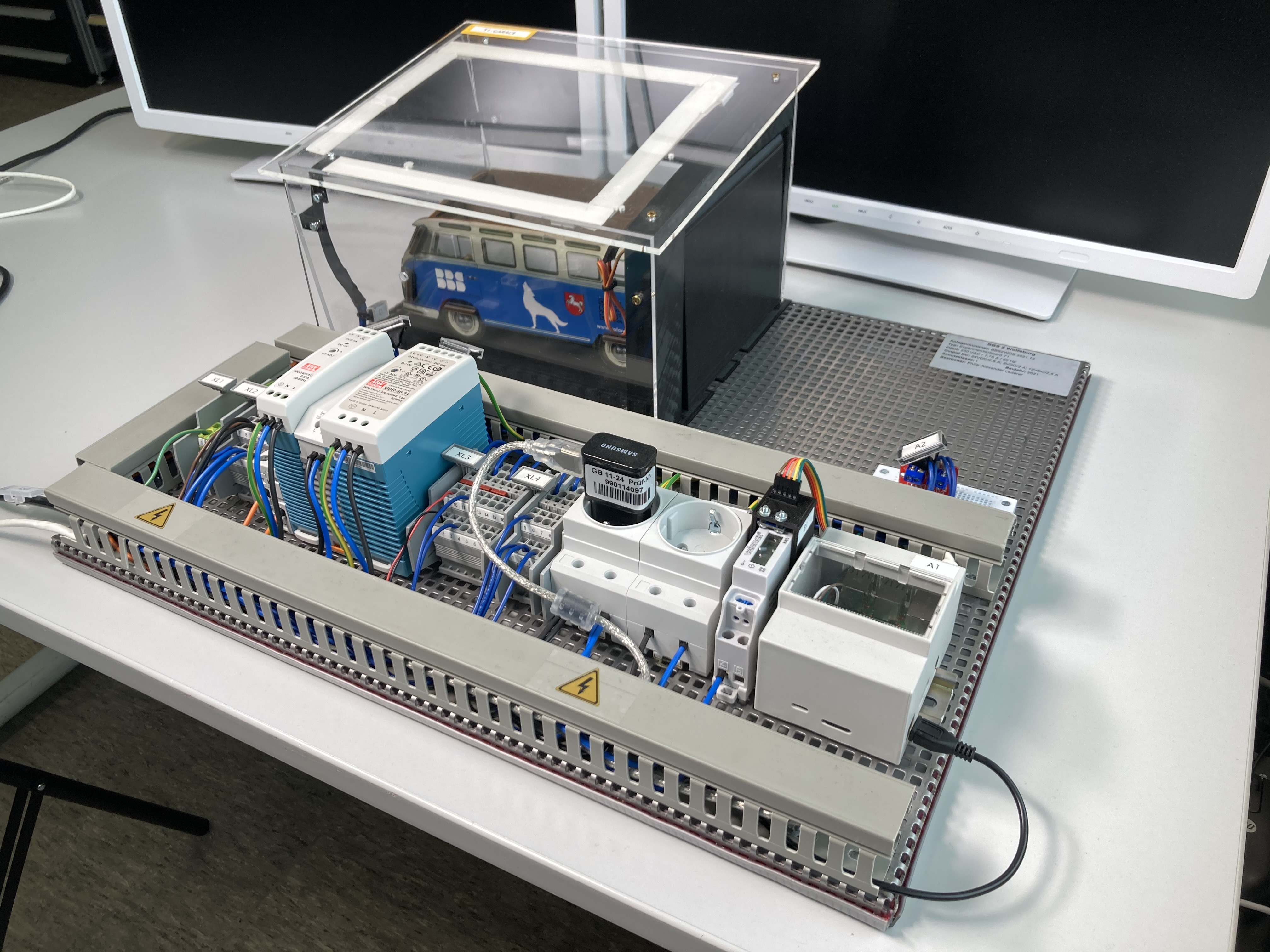

Hier sehen Sie die Gesamtansicht des fertigen Projekts.

garage_komplett

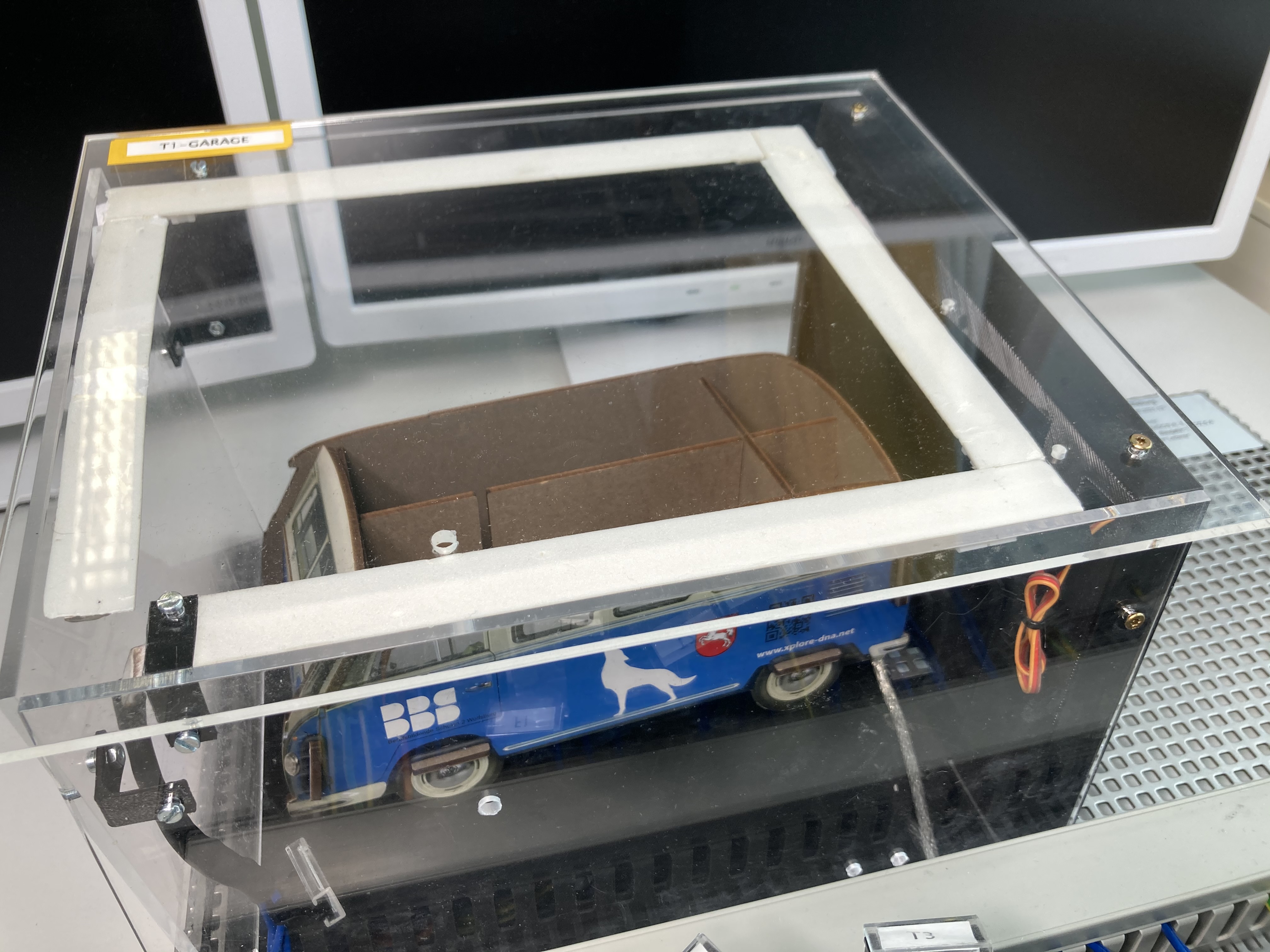

Hier ist die T1-Garage in der Komplettansicht samt elektrisch betriebenem T1-Transporter zu sehen.

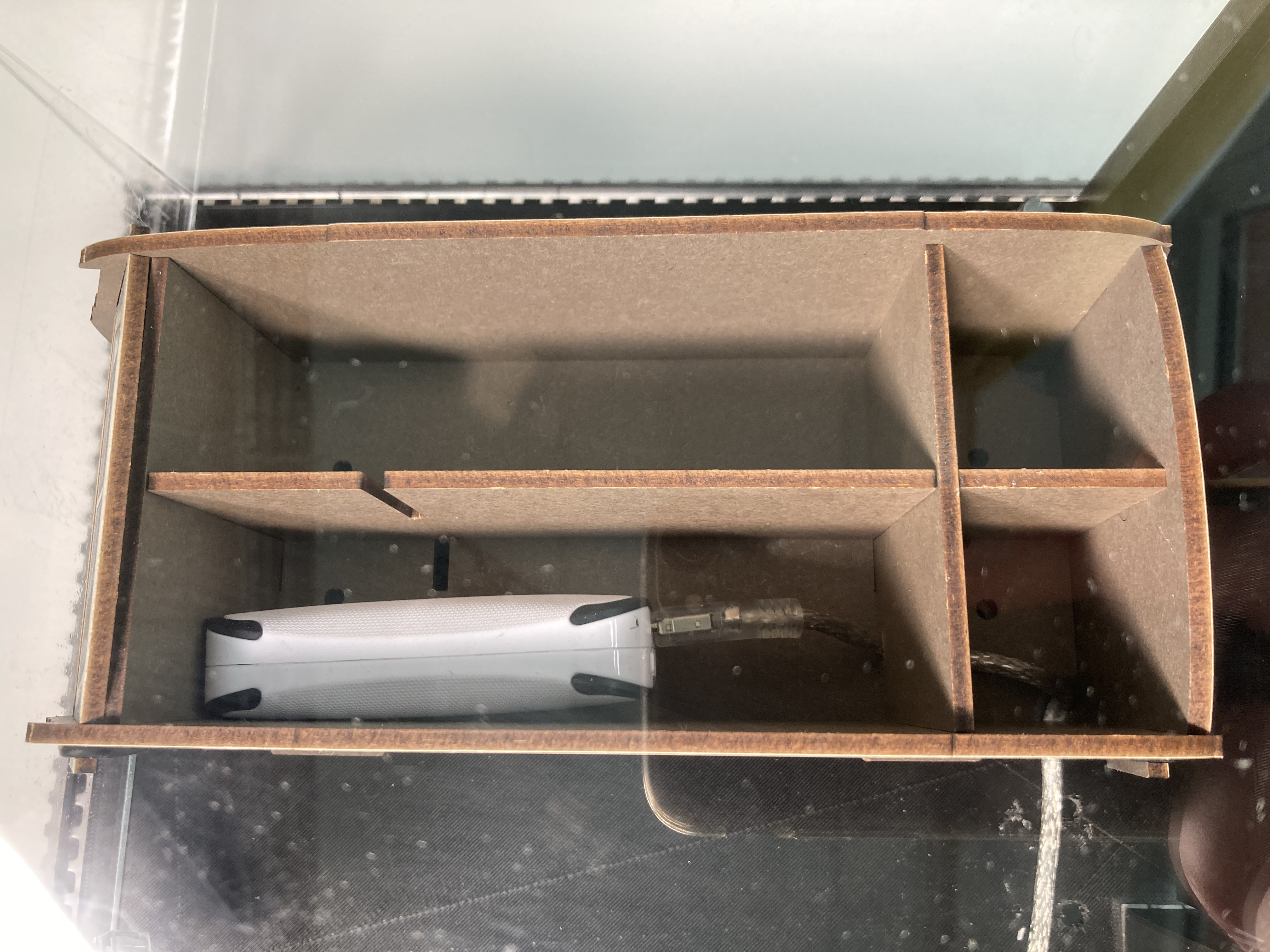

akku_t1

Im T1 befindet sich der Akku, der über eine Hutschienen-Steckdose aufgeladen werden kann.

leiste_hauptstrom

spannungsversorgung, hauptschalter

leiste_2

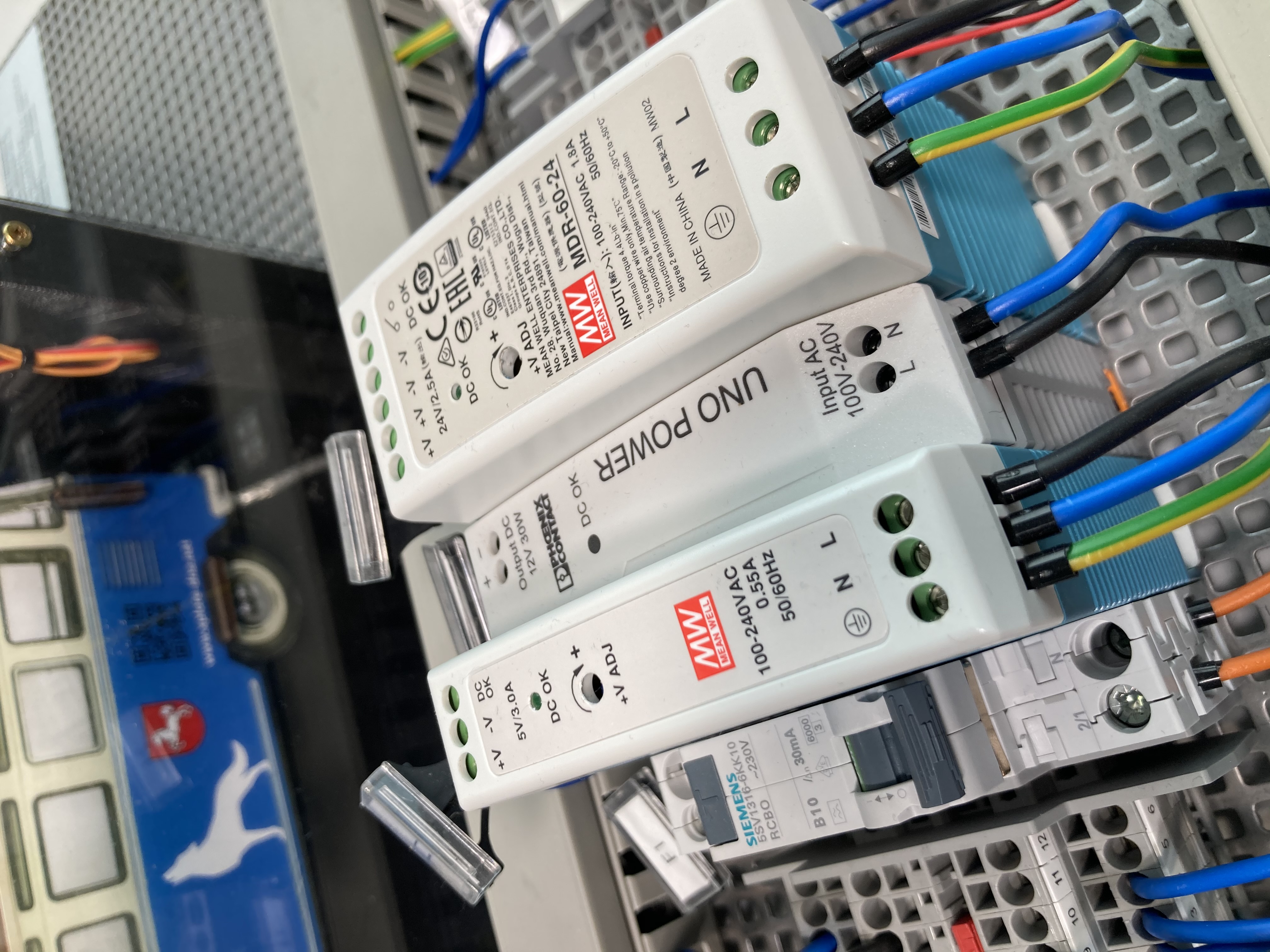

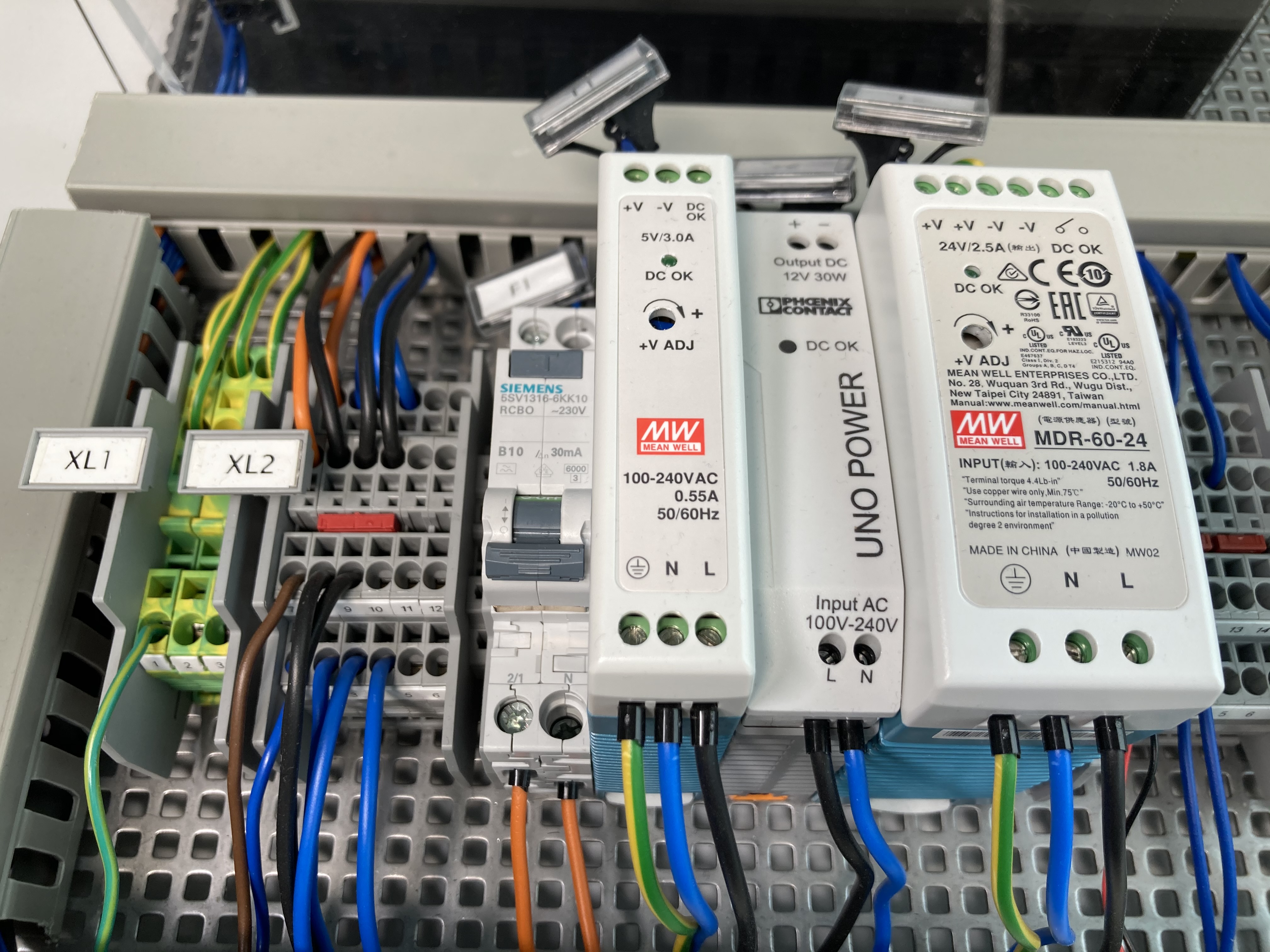

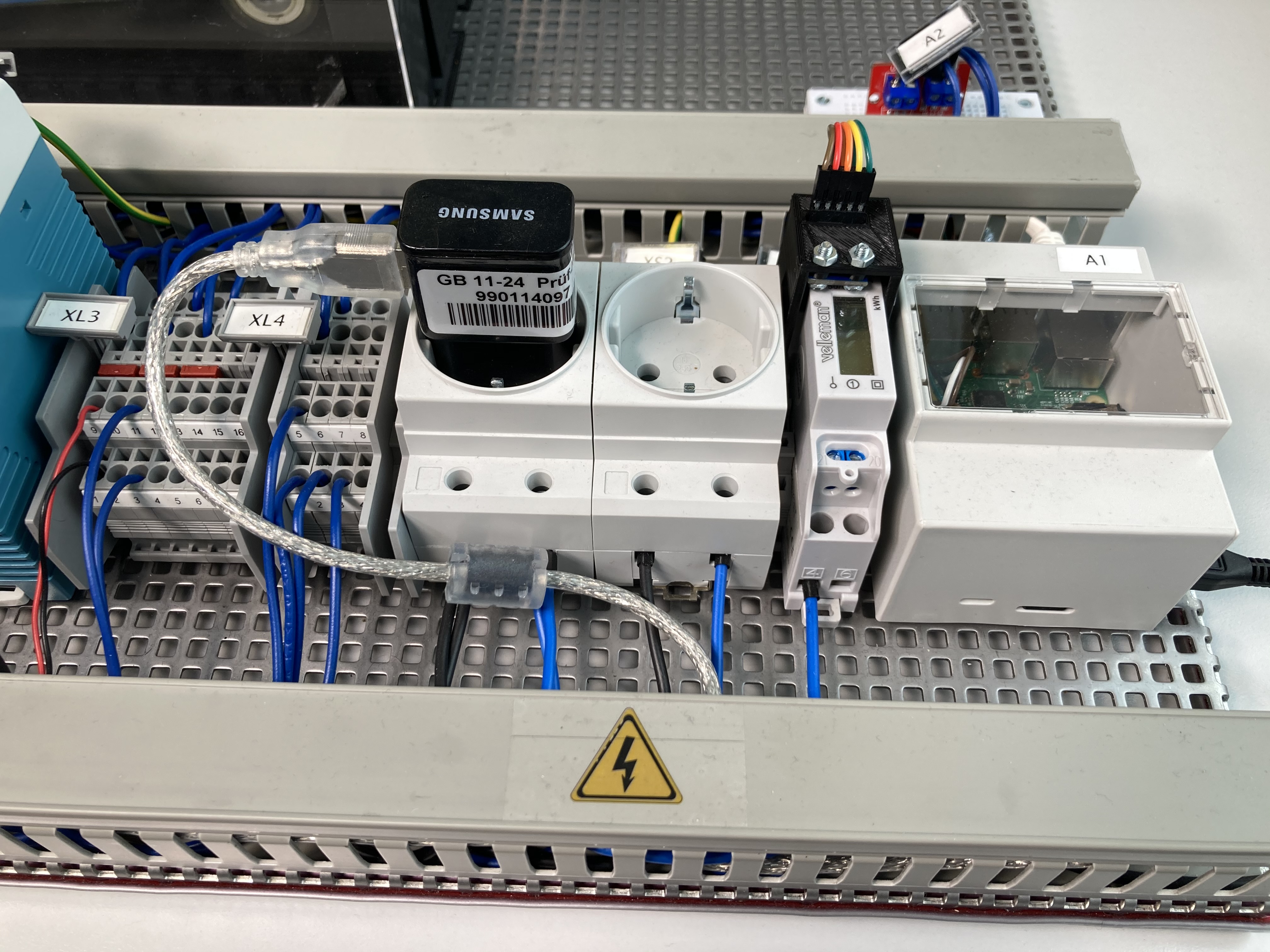

Die Hutschiene mit allen Komponenten, die Spezifikationen der Netzteile und des Hauptschalters (RCD/LS-Kombination) sind zu erkennen.

mos_modul

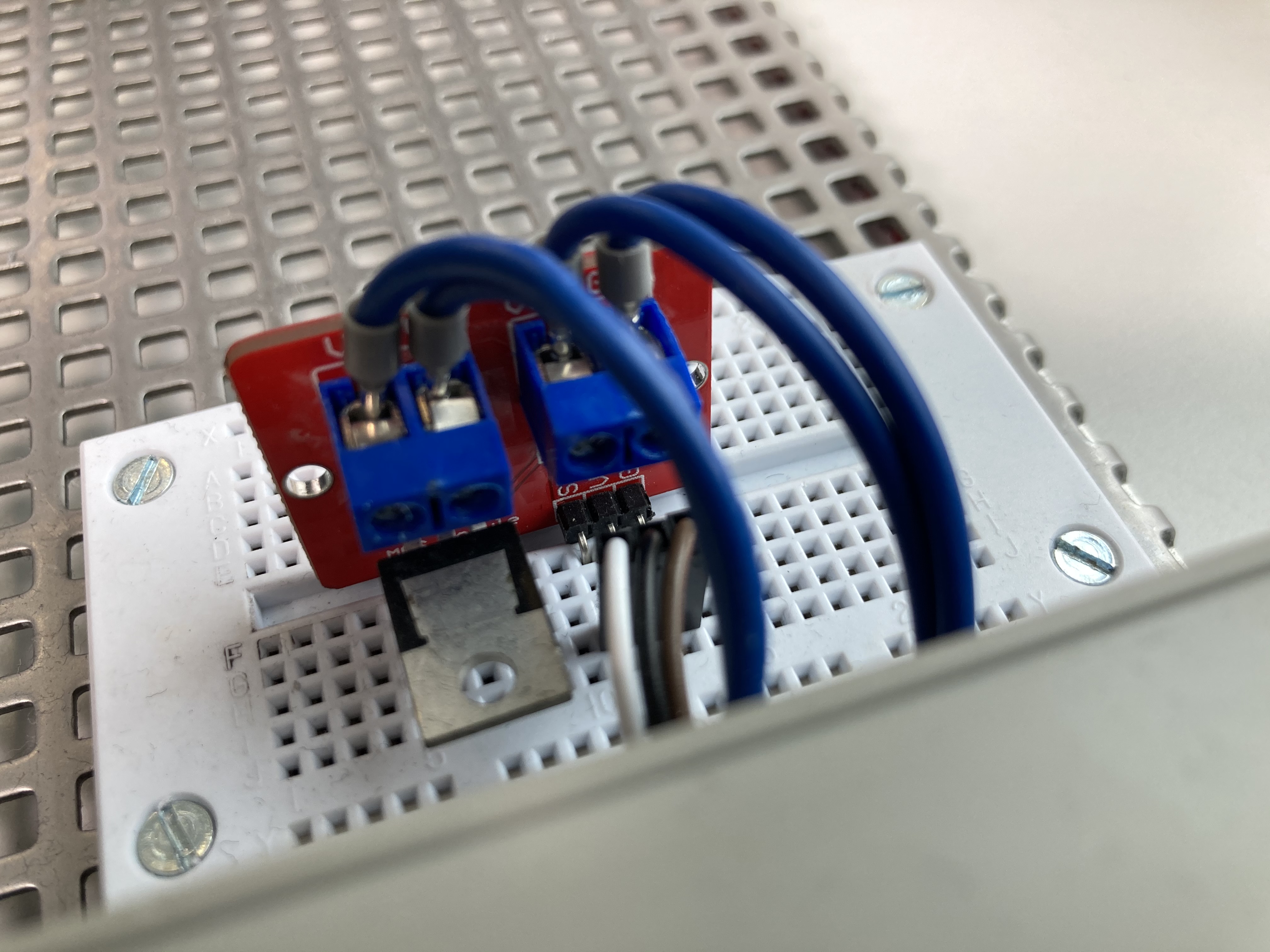

Das MOS-Modul samt aller Anschlüsse: (weiß: SIG, schwarz: +3,3 V, braun: GND; V+:+12 V Ableitung, V-: 0 V Ableitung; VIN: +12 V Zuleitung, GND: 0 V Zuleitung)

zähler_raspberry

zähler_sensor

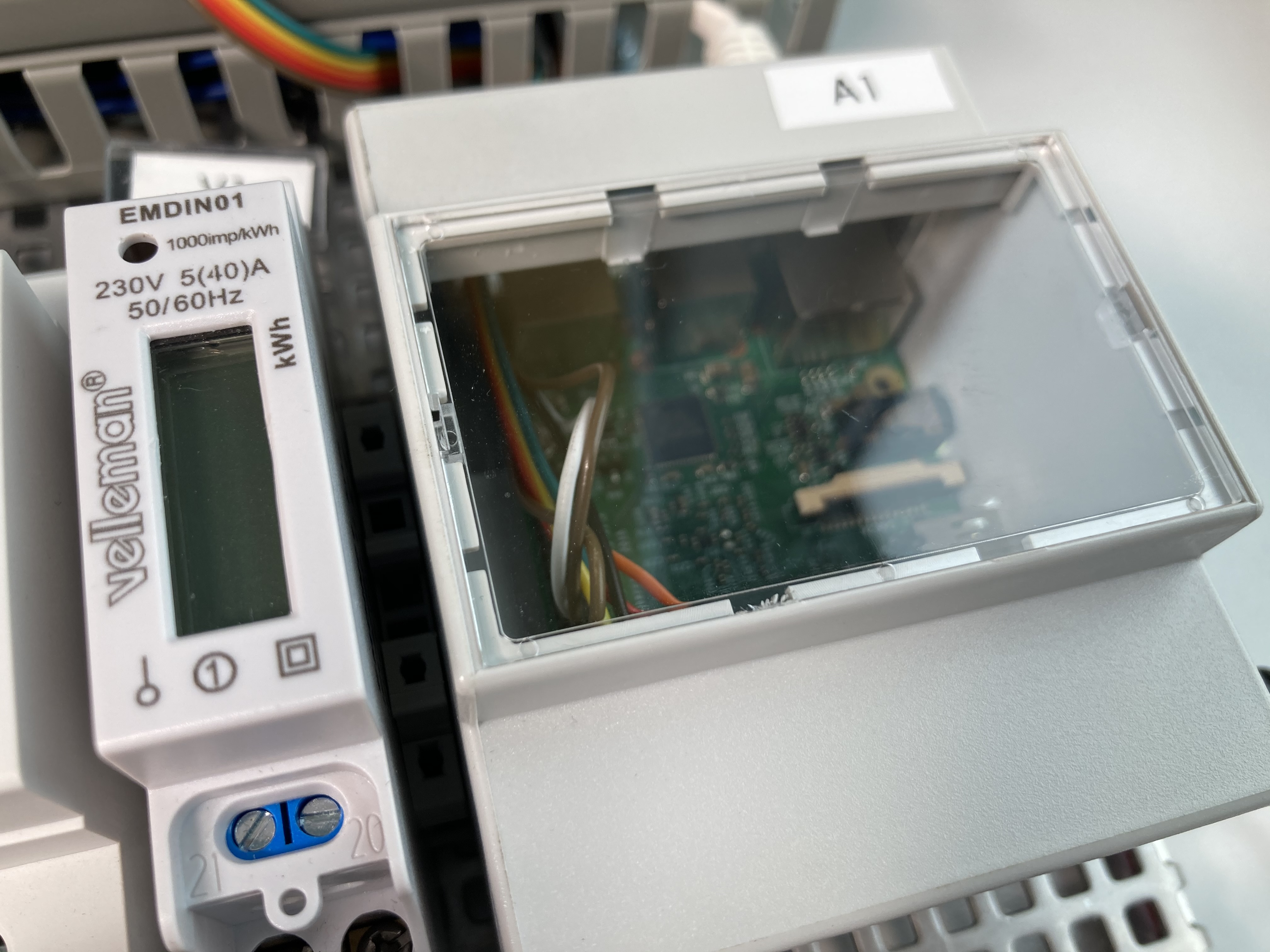

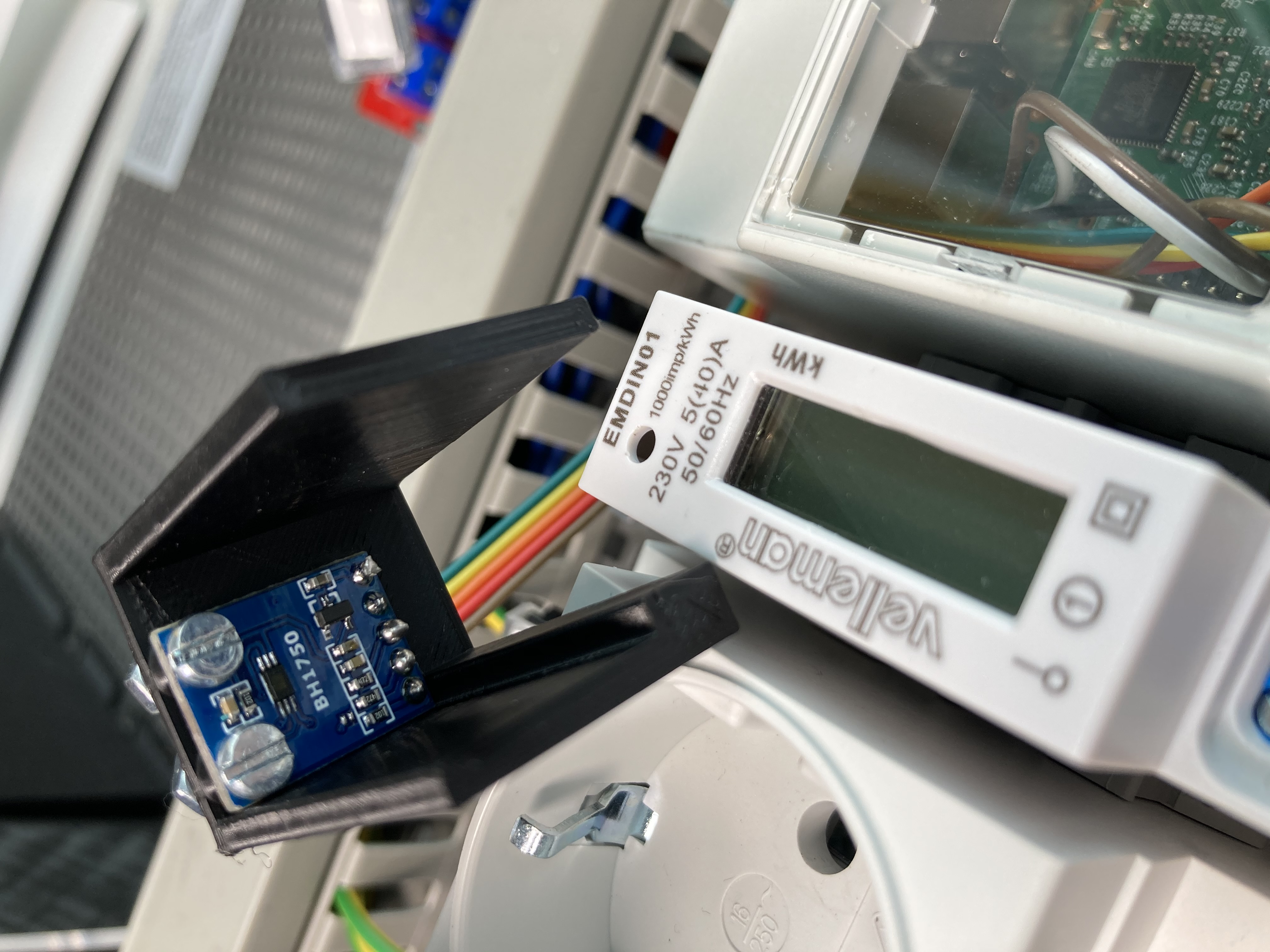

Die Energieerfassungseinheit samt Raspberry PI, Stromzähler und lichtempfindlichen Sensor.
