Bevor man mit dem Programmieren anfängt, muss man zuerst einen Schaltplan erstellen. Hier kann man aber nicht einfach alles irgendwo anschließen, bestimmte Pins des ESP32 sind nur für bestimmte Aufgaben geeignet, andere Pins hingegen können für sehr viel Dinge genutzt werden. Dazu gibt es extra Pins für die Stromversorgung. Hier muss nachgeschaut werden, welches Bauteil was für eine Versorgung braucht.

ESP32 Anschluesse

Mithilfe dieser Abbildung können Sie nun einen Schaltplan erstellen. In unserem Projekt haben wir es folgendermaßen verkabelt:

LED Matrix

VCC

5V

GND

GND

DIN

G23

CS

G5

CLK

G18









     DS3231 rtc:

SCL

G22

SDA

G21

VCC

3v3

GND

GND

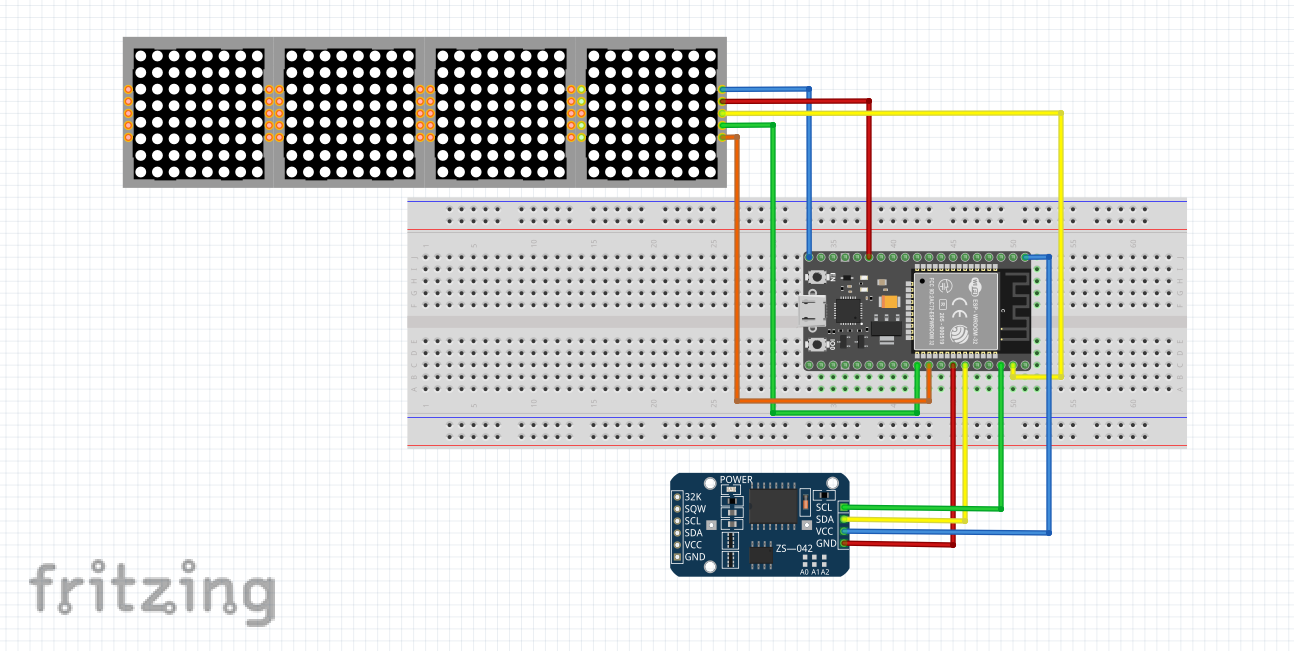

Wenn Sie möchten können Sie noch einen Fritzing Plan  erstellen. Fritzing ist eine Software welche es ermöglicht Schaltungen besser zu veranschaulichen. Für unser Projekt sieht daas dann so aus:
