Die Schaltung kann wie folgt aufgebaut werden:

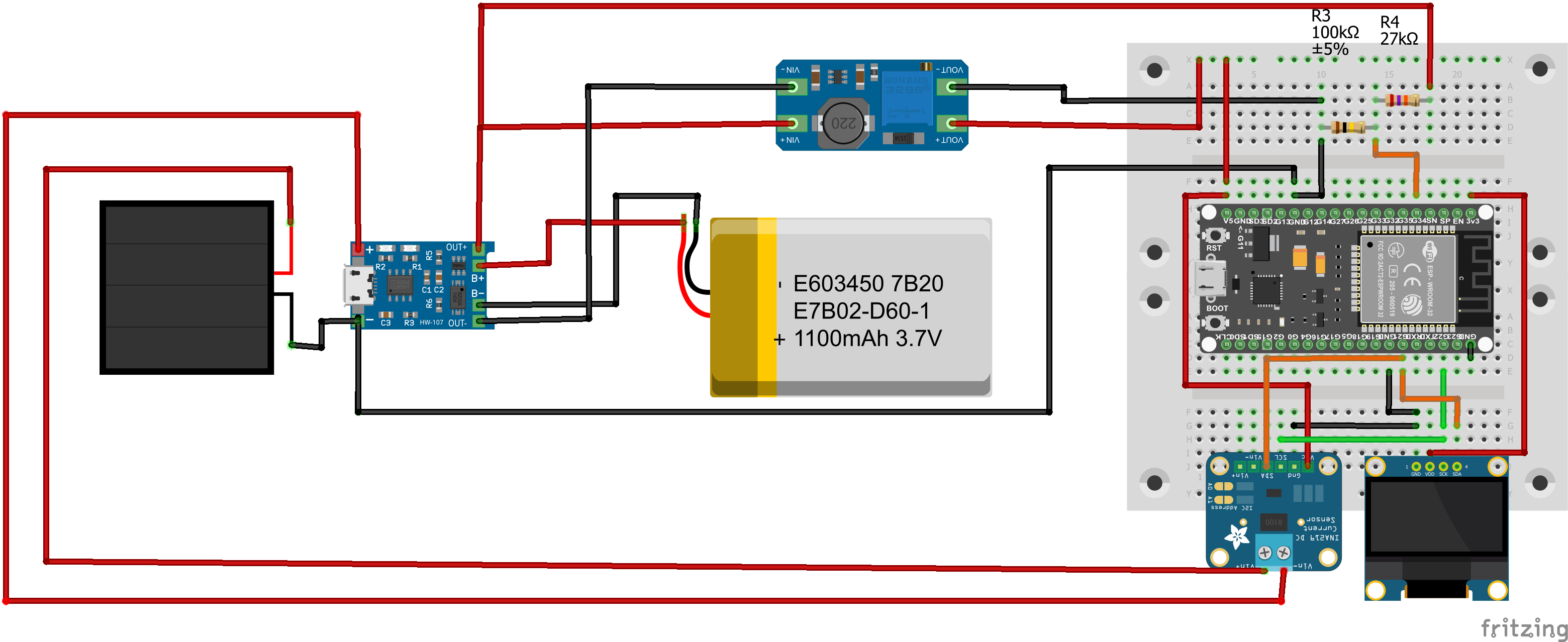

Schaltplan in Fritzing

Die beiden Widerstände bilden einen Spannungsteiler und dienen für die Spannungsmessung des Akkus. Da der ESP32 nur Spannungen bis 3,3 V messen kann, wird die Spannung über dem 100 kΩ Widerstand gemessen und mit einem Korrekturfaktor multipliziert. Dieser Korrekturfaktor wird in der Programmierung berücksichtigt. Der INA219 und das OLED-Display werden mit 5 V bzw. 3,3 V und GND verbunden, sowie SCL wird mit G22 verbunden und SDA mit G21. Die Kommunikation des INA219 und OLED-Displays erfolgt über den I2C-Bus.

Genauere Informationen zur Leistungsmessung mit dem INA219 gibt es hier: Leistungsmessung mit dem INA219
