Hier wird nun einmal die Sortieranlage gezeigt und die Funktion erklärt.

Die Sortieranlage dient dazu Werkstücke zu sortieren nach Metall und Nicht-Metall (also z.B. Kunststoff).

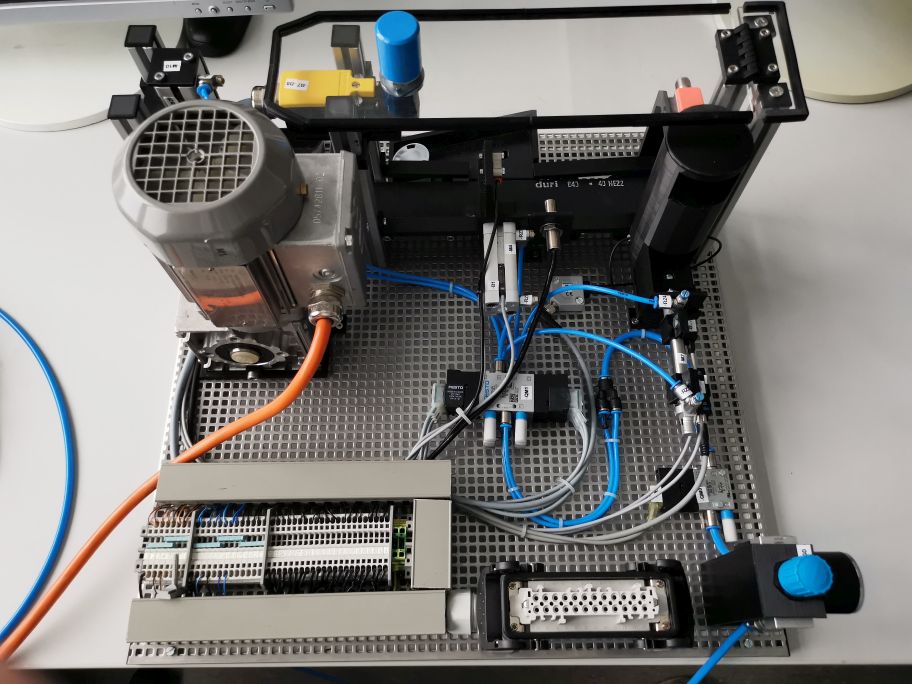

Sortieranlage frontal


Die Metallwerkstücke werden wie im Bild zu sehen, in das vordere Lager transportiert, wohingegen die Kunststoffwerkstücke in das hintere Lager transportiert werden.

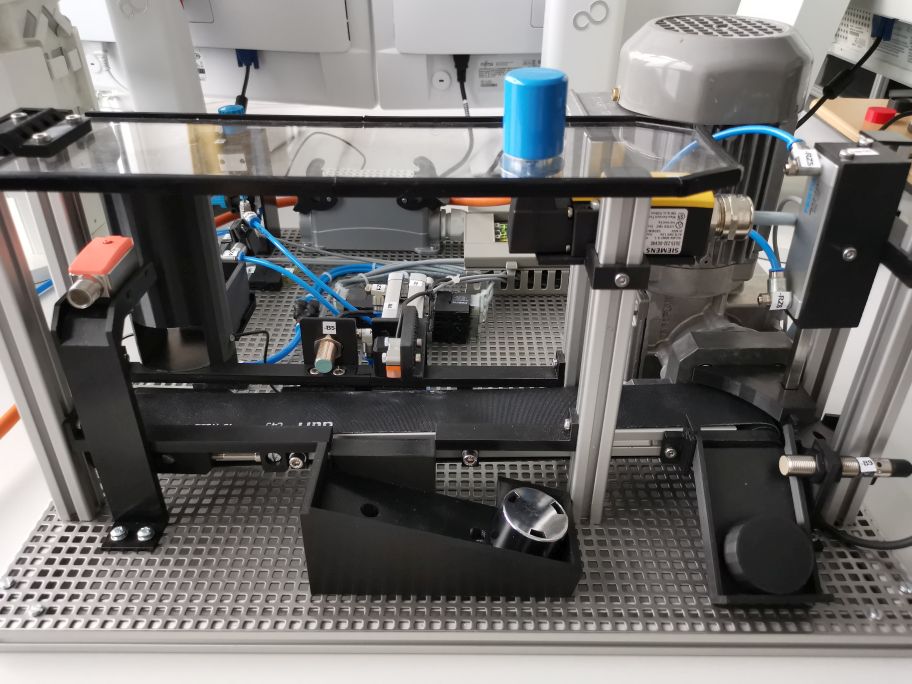

Sortieranlage seitlich


Gesteuert wird die Anlage über ein Bedienfeld, welches an dem angeschlossenen Schaltschrank befestigt ist.

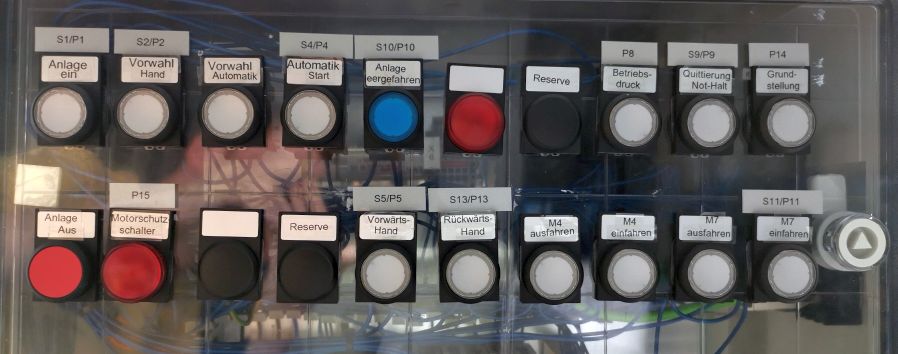

Bedienpanel


Folgende Schritte und Tastenbetätigungen müssen getätigt werden, um die Anlage einzuschalten (Reihenfolge beachten!):


1. "Anlage Ein" drücken

2. "Quittierung Not-Halt" drücken

3. "Vorwahl Hand" drücken

4. Gegebenenfalls die Anlage leerfahren über "Vorwärts-Hand" und alle Zylinder einfahren über "M4 einfahren" und "M7 einfahren"

5. "Anlage leergefahren" drücken

6. "Vorwahl Automatik" drücken

7. "Automatik Start" drücken


Das Magazin im Startbereich kann nun befüllt werden und der Sortierprozess beginnt.

Beachte: Nach jedem einzelnen Transport muss Schritt 3 bis 7 wiederholt werden!


Das Grundprogramm kann auf der folgenden Seite heruntergeladen werden.
