Der Stromteiler ist die Parallelschaltung von elektrischen Bauteilen.

Mithilfe der Stromteilerformeln können, bei gegebenem Gesamtstrom, die Teilströme in den einzelnen Pfaden des Stromkreises berechnet werden.

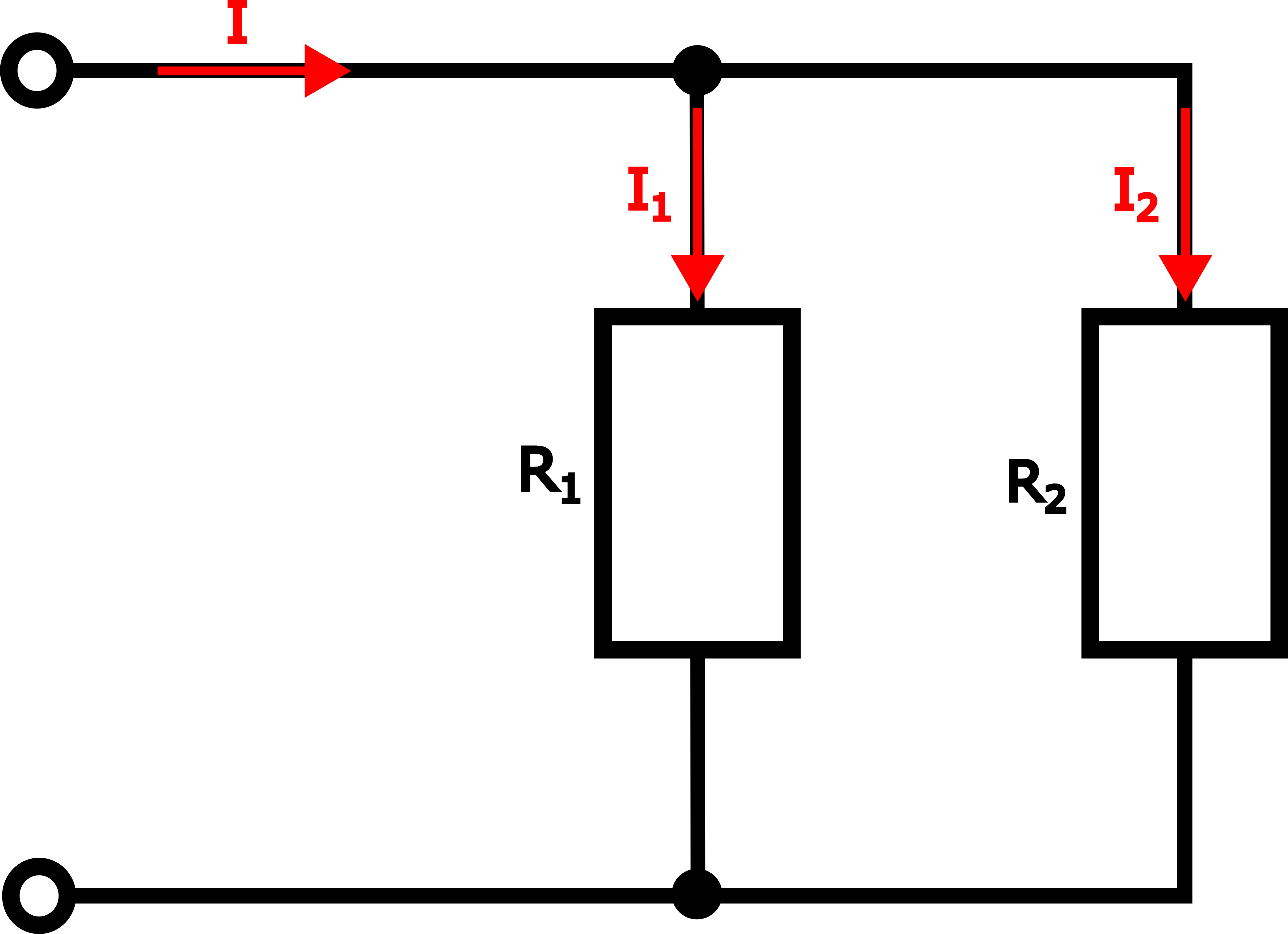

Einfacher Stromteiler mit zwei parallelen Widerständen

Die Stromteilerformel für den Teilstrom lautet:

\( I_{n}=I_{Gesamt}\cdot\frac{G_{n}}{G_{Gesamt}} \)

In ist der Strom durch den Leiter der betrachtet wird. Gn ist der Leitwert des Widerstandes, durch den der Strom In fließt.

Diese Gleichung kann je nach Größe der Parallelschaltung erweitert werden, in dem der neue Gesamtleitwert der Widerstände gebildet wird.


Bei nur zwei parallelen Widerständen, lässt sich diese Gleichung vereinfachen, wodurch man folgende Gleichung bekommt:

\( I_{n}=I_{Gesamt}\cdot\frac{R_{ des anderes Zweiges}}{R_{Gesamt}} \)

Hierbei wird der Widerstand des anderen Zweiges im Zähler genutzt, um den Strom im betrachteten Zweig zu berechnen.
