Material & Literatur

Nachfolgend ist eine Übersicht über alle verwendeten Materialien, Werkzeuge, Prüfmittel, Software und Literatur dargestellt.

Materialien:

• Energie- und Leistungsmessgerät, gemäß Stückliste

• Stromwandler, gemäß Stückliste
• Raspberry Pi zur Datenübertragung

• Switch
• Ethernet-Leitung
• Schutzeinrichtungen (LS-Schalter)
• Leitungen und Zubehör (Aderendhülsen, Klemmen)

Werkzeuge:

• Abisolierzange
• Schraubendreher
• Crimpzange
• Gliedermaßstab
• Spitzzange
• Handbohrmaschine
• Ettikettiergerät

Prüfmittel:

• True RMS Multimeter
• Fluke Multifunktions-Tester
• 2-Phasiger Spannungsprüfer

Software:

• EPLAN Education 2024 (Erstellung Schaltplan)
• Grafana 10.4.2 (Visualisierung der Messwerte)
• Node-RED 3.1.9 (Programmierung Raspberry Pi)

Literatur:

Als Literatur wurden lediglich Datenblätter, Handbücher und Installationsanleitungen der entsprechenden Bauteile verwendet. Die Dokumente waren entweder schon bei den Bauteilen vorhanden oder konnten aus dem Internet z.B. unter Multifunktionale Energiemessgeräte | Phoenix Contact und Downloads - Janitza® heruntergeladen werden.

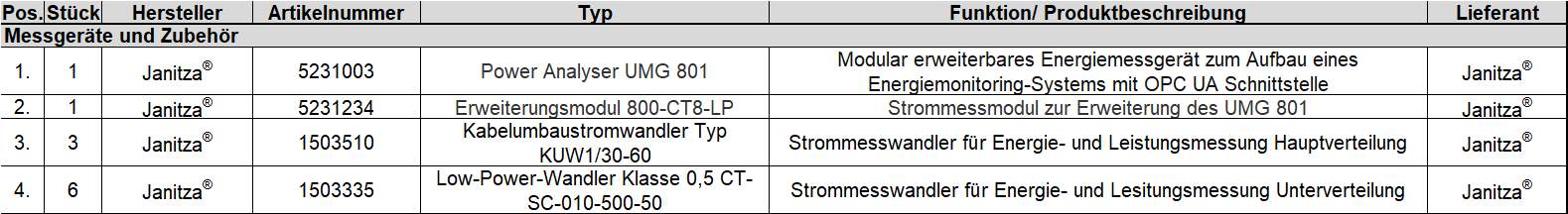

Stückliste Janitza:

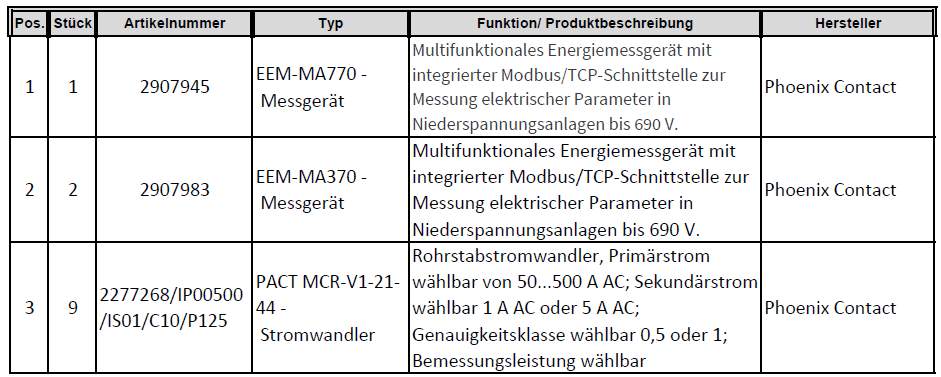

Stückliste Phoenix Contact:

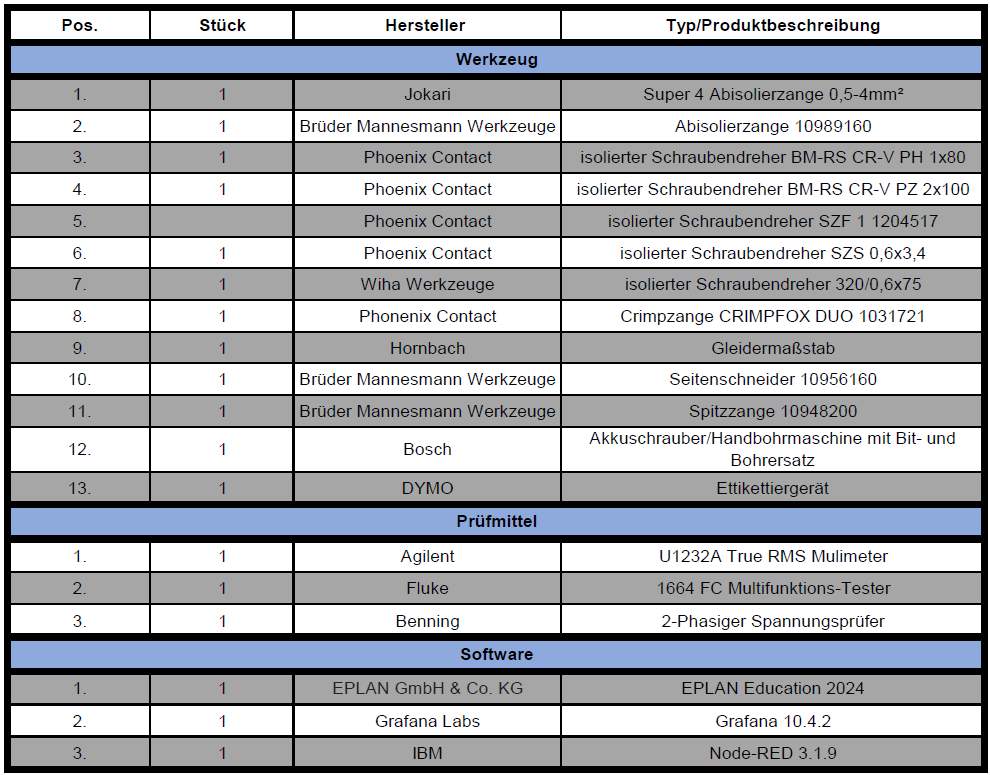

Werkzeug-, Prüfmittel- und Softwareliste:

Stückliste für eine Installationswand (ohne Gewähr), BBS II Wolfsburg:

https://www.xplore-dna.net/pluginfile.php/20572/mod_page/content/22/2024.08.16.Stueckliste_Installationswand_x_1_BBS_2_WOB.xlsx?time=1723840600120
