Doppelschlussmotor

Der Doppelschlussmotor besitzt eine Reihen- und eine Nebenschlusswicklung und ist somit eine Kombination aus Reihen- und Nebenschlussmotor.

Das Anlaufdrehmoment ist geringer als beim Reihenschlussmotor und die Drehzahl sinkt bei Belastung weiter ab als beim Nebenschlussmotor.

Leerlauf bzw. Unterbrechung des Erregerkreises führt nicht zu einer erhöhten Drehzahl und somit nicht zur Zerstörung wie beim Nebenschlussmotor.

Doppelschlussmotoren werden vorwiegend für Pressen und Stanzen verwendet.

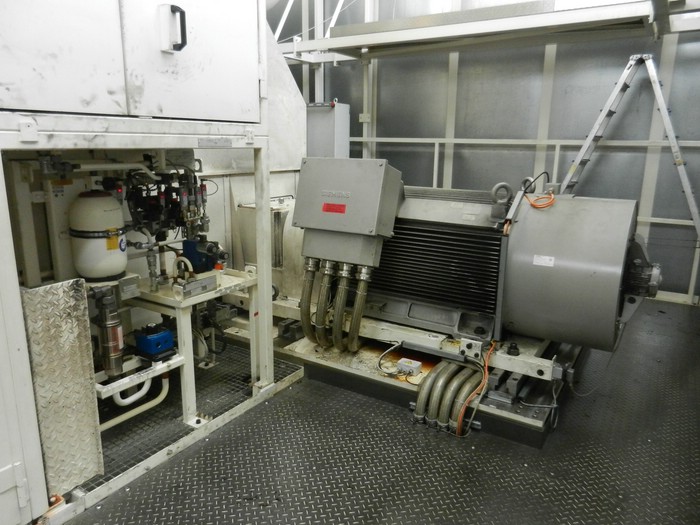

Dieses ist der Hauptantrieb einer Presse im VW-Werk Wolfsburg.

Das Bild zeigt den vereinfachten Schaltplan eines Doppelschlussmotors. Die Klemmen E1 und E2 sind die Anschlüsse der parallel geschalteten Erregerspule und D1 und D2 sind die Anschlüsse der in Reihe geschalteten Wicklung.

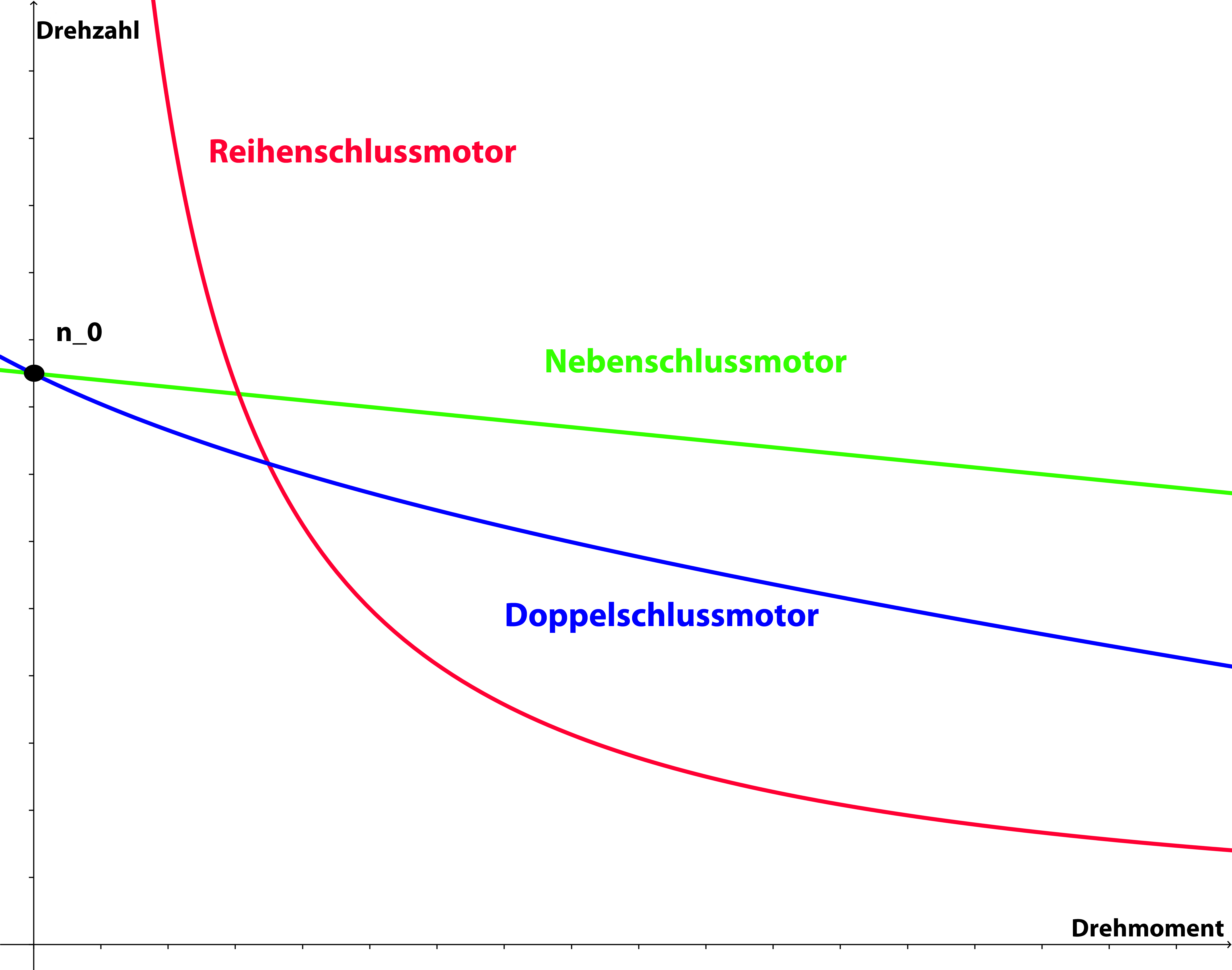

Das Diagramm zeigt den Zusammenhang zwischen Drehmoment und Drehzahl. Die Kennlinie des Doppelschlussmotors liegt zwischen den Linien der beiden anderen Motoren.
Die Leerlaufdrehzahl der Doppelschlussmaschiene ist genauso groß wie bei dem Nebenschlussmotor, vorausgesetzt der Erregerstrom ist identisch. Die Drehzahl fällt jedoch deutlich schneller ab. Dabei ist der Zusammenhang zwischen Drehzahl und Drehmoment hier nicht linear.

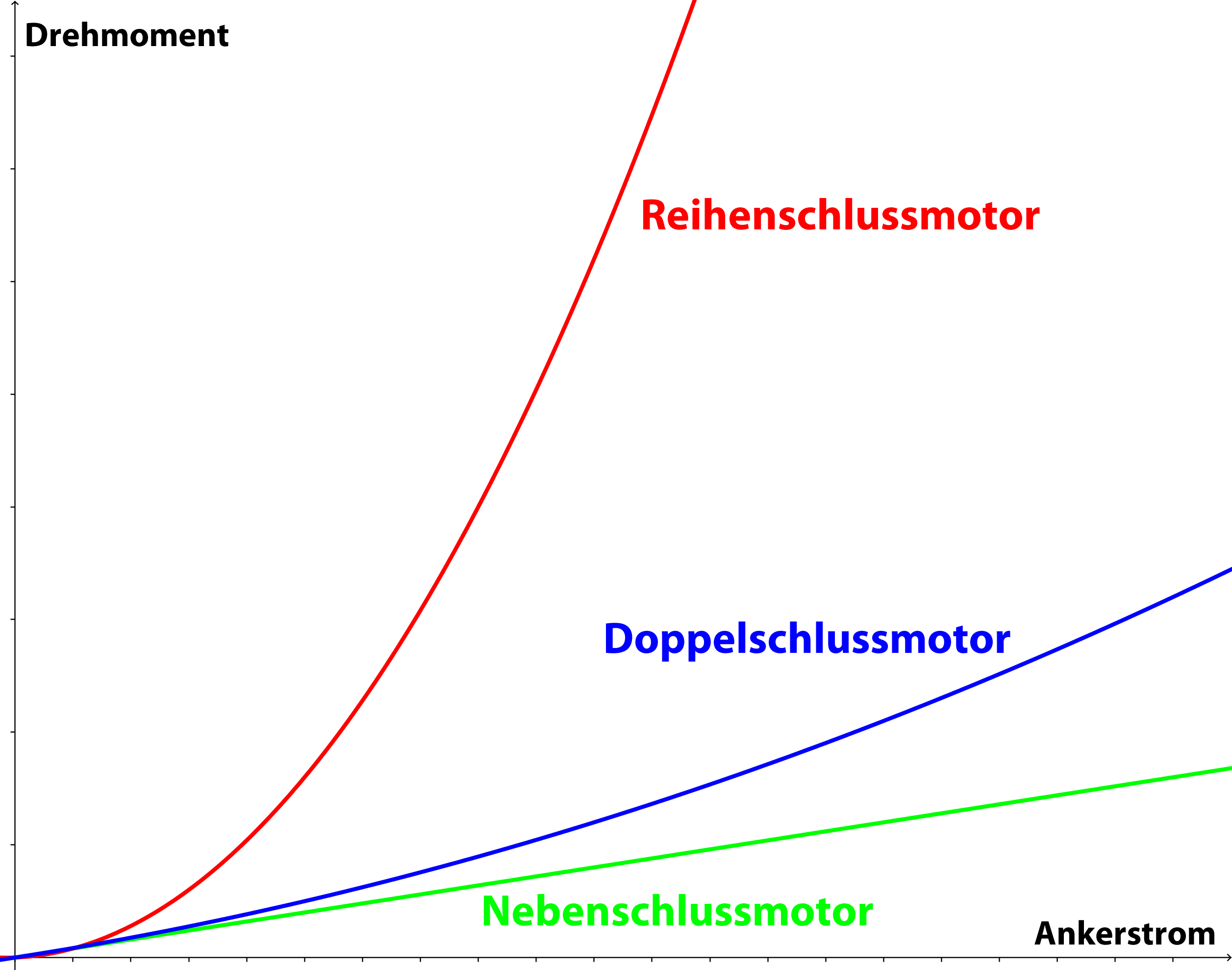

Auch die Drehmomentkennlinie des Doppelschlussmotors in Abhängigkeit des Ankerstroms ist eine Kombination aus dem Verhalten des Reihenschlussmotors und Nebenschlussmotors. Das Drehmoment steigt schneller an als beim Nebenschlussmotors. Der Anstieg ist jedoch deutlich seichter alsbeim expotenialem Anstieg des Reihenschlussmotor. Dadurch ist der Doppelschlussmotor einfacher regelbar und der Ankerstrom ist geringer.
