1.1 Anschluss der Bauteile an den Mikrocontroller

Nachdem die LED angeschlossen wurde, wird der Taster angeschlossen. Dieser dient dazu auf Knopfdruck die Daten der Sensoren an die SPS zu schicken. Hierbei ist darauf zu achten, dass zwei der Anschlüsse des Tasters (die mit dem geringeren Abstand zueinander) auch im nicht gedrückten Zustand eine leitende Verbindung haben (siehe Abbildung 1). Da der Taster auf Knopfdruck etwas auslösen soll, wird ein Eingang benötigt. Hierzu wird ein digitaler Pin benutzt, jedoch darf es nicht derselbe Pin sein, welcher auch für die LED benutzt wird. In diesem Beispiel wird der digitale Pin "6" benutzt. Der Taster wird wie in der Abbildung 2 mit Plus, Masse (über einen Widerstand mit 10k Ohm) und dem digitalen Pin verbunden. Die leitende Beinchen des Taster verlaufen in diesem Fall von oben nach unten.

Abbildung 1 Taster, Quelle BBS2 Wolfsburg

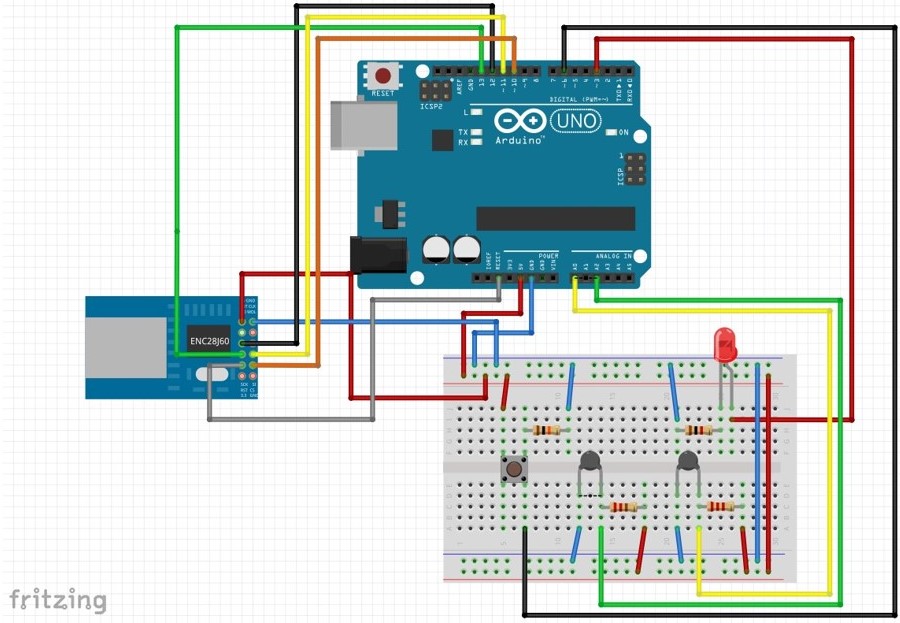

Abbildung 2 Schaltplan, Quelle BBS2 Wolfsburg
