Neues Projekt anlegen

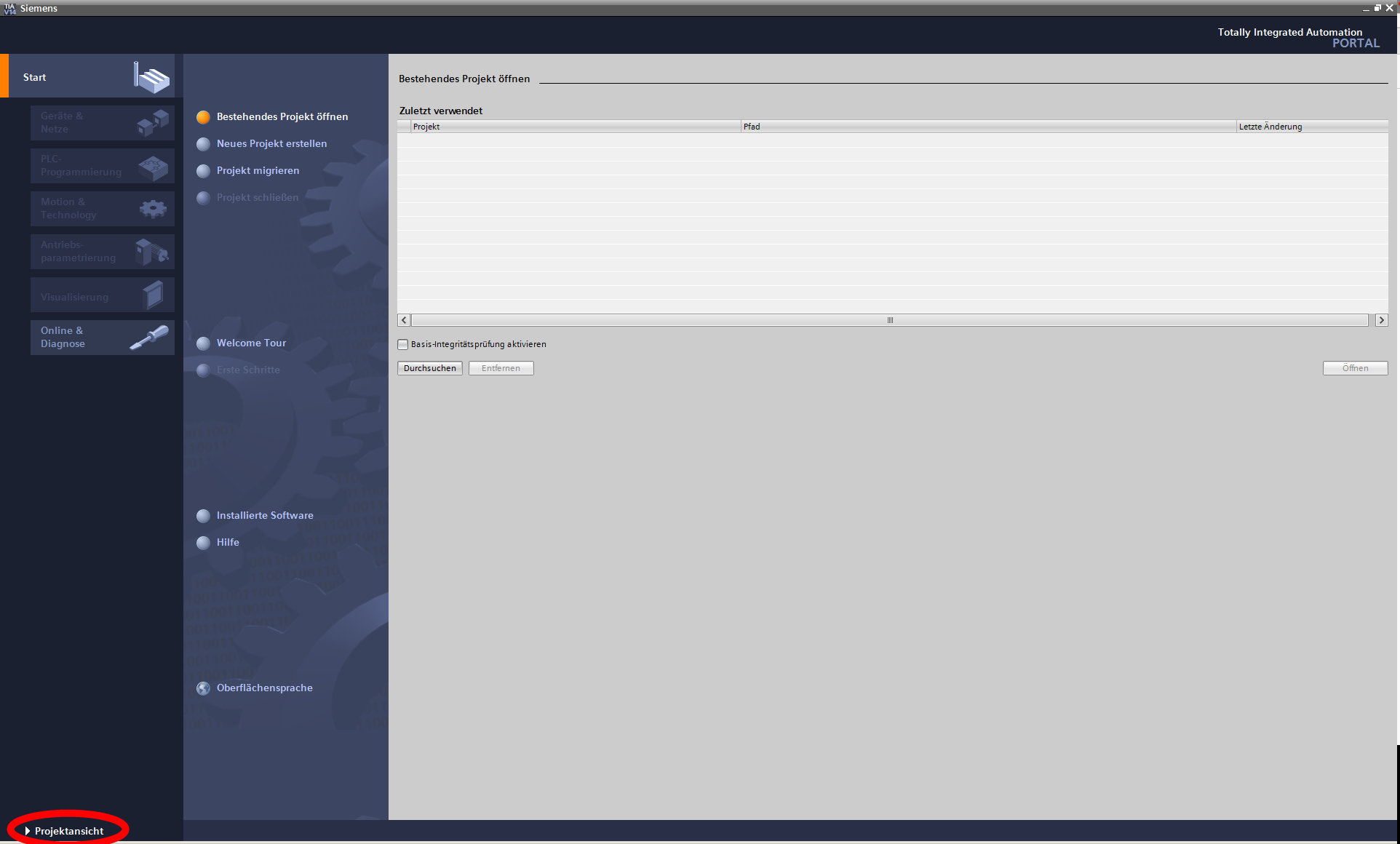

Diese Einführung benutzt die Projektansicht.

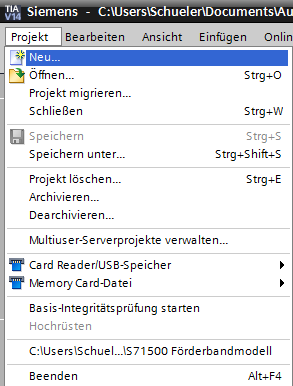

Nun erstellen wir ein neues Projekt.

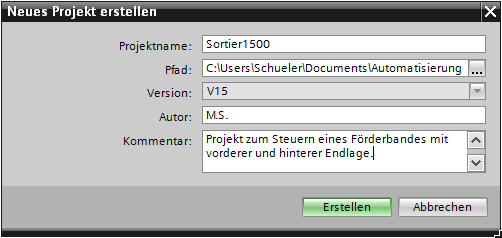

In dem Eingabefenster muss der Projektname,
der eigene Name -Autor- und
vorzugsweise noch die Aufgabe des Projekts -Kommentar- geschrieben werden. TIA neu eingabe

Geräte hinzufügen und konfigurieren

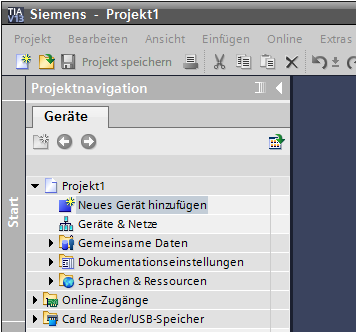

Danach können die verwendeten Geräte hinzugefügt werden.

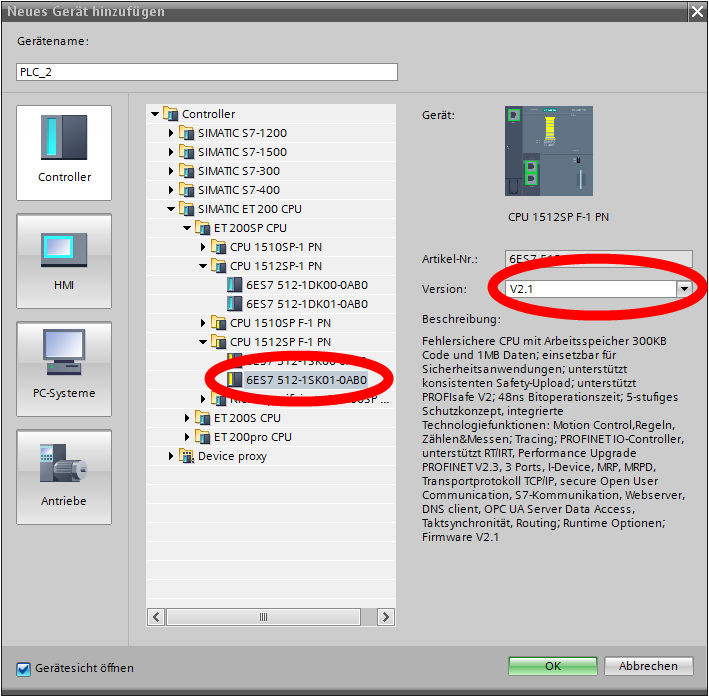

Aus dem Katalog werden die Geräte herausgesucht
und die Version (steht auf dem Gerät) angegeben.

Es öffnet sich die Gerätekonfiguration. Hier sollte man einige Einstellungen treffen.

Die Netzwerkkonfiguration ist unablässig für den Betrieb einer Anlage. Er ermöglicht Zugriff auf die SPS und das Kommunizieren mit anderen ProfiNet-Bauelementen. Hilfe zu Netzwerkmanagement gibt es z.B. auf https://www.xplore-dna.net/mod/page/view.php?id=1298.

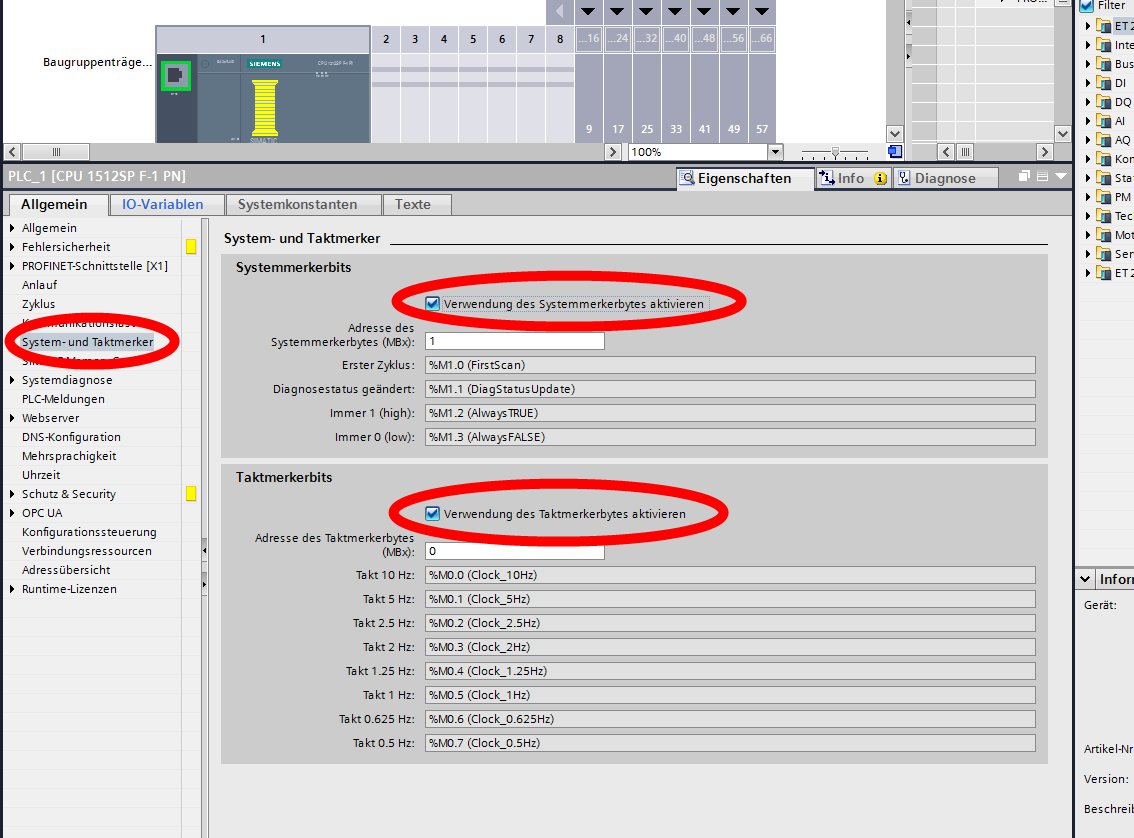

Zudem sollten die Takt- und Systemmerker aktiviert werden.
Die Taktmerker benutz man, um z.B. Lampen blinken zu lassen.
Systemmerker haben spezielle Funktionen (siehe im Bild).

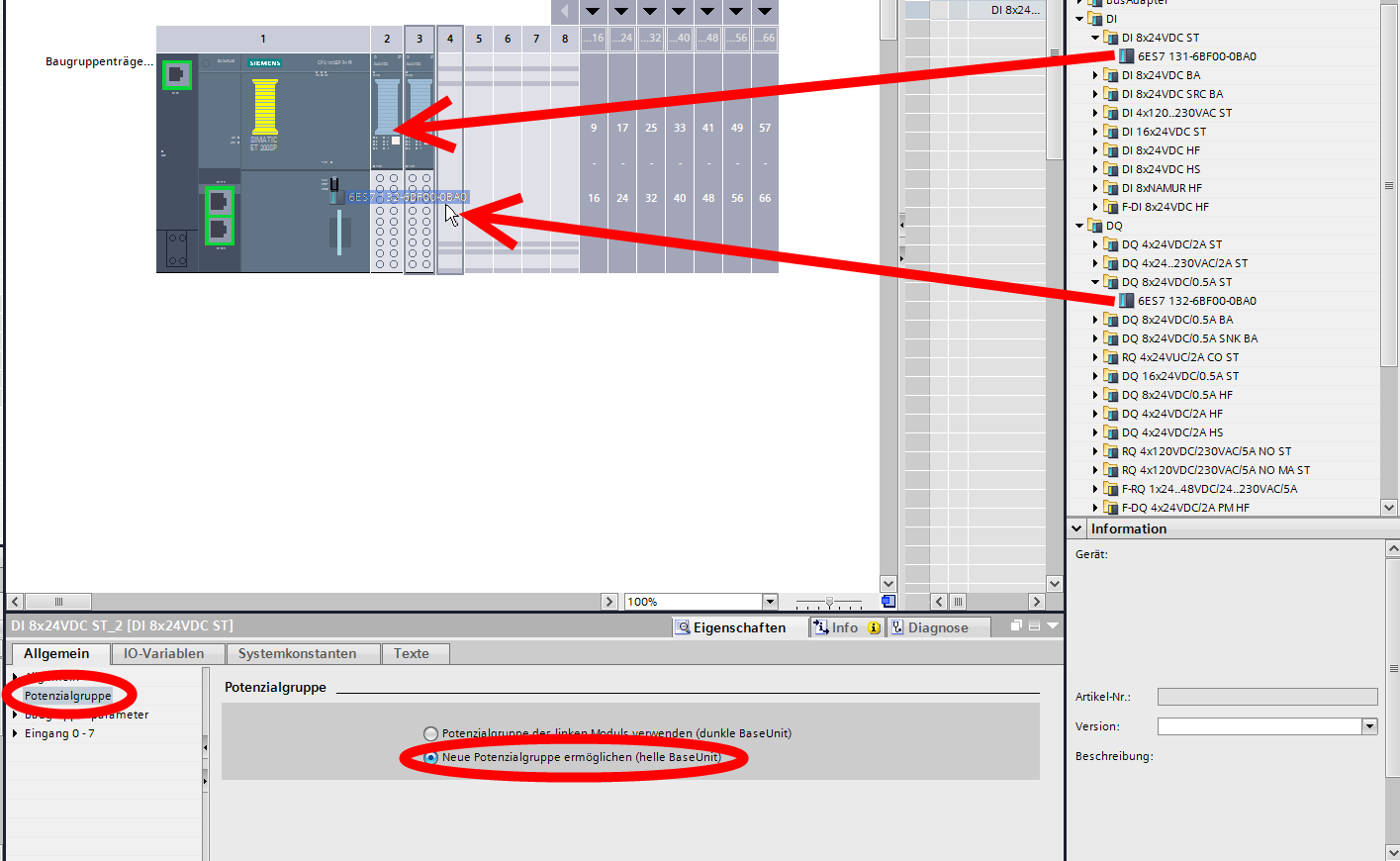

Nun müssen noch die Ein- und Ausgabekarten eingefügt werden. Dazu zieht man diese einfach auf die Steckplätze (Pfeile). Im Schulungspaket sind nur "helle BaseUnit", die eine neue Potentialgruppe ermöglichen. Somit muss unter Potentialgruppe der untere Punkt aktiviert werden (Kreise).

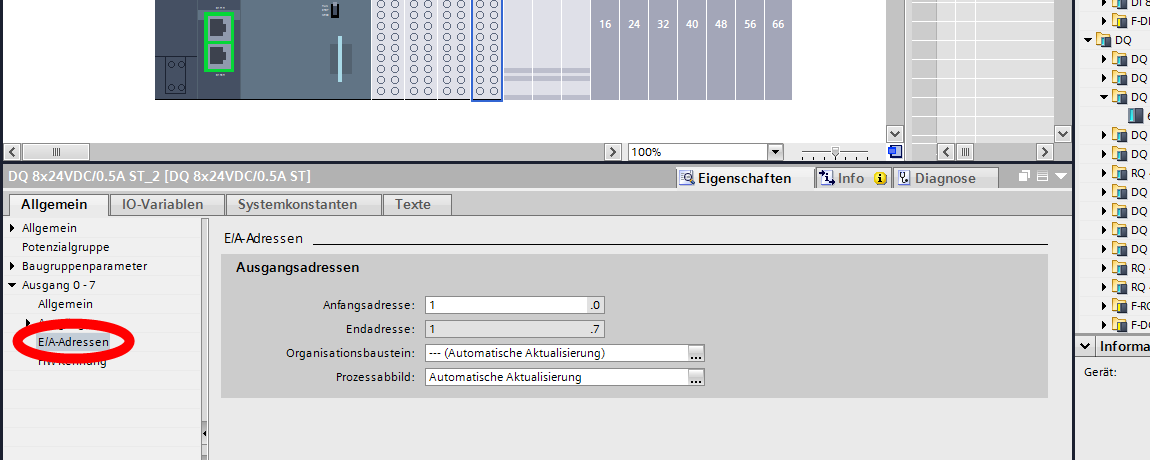

Die Ein- und Ausgangsadressen müssen eventuell angepasst werden.

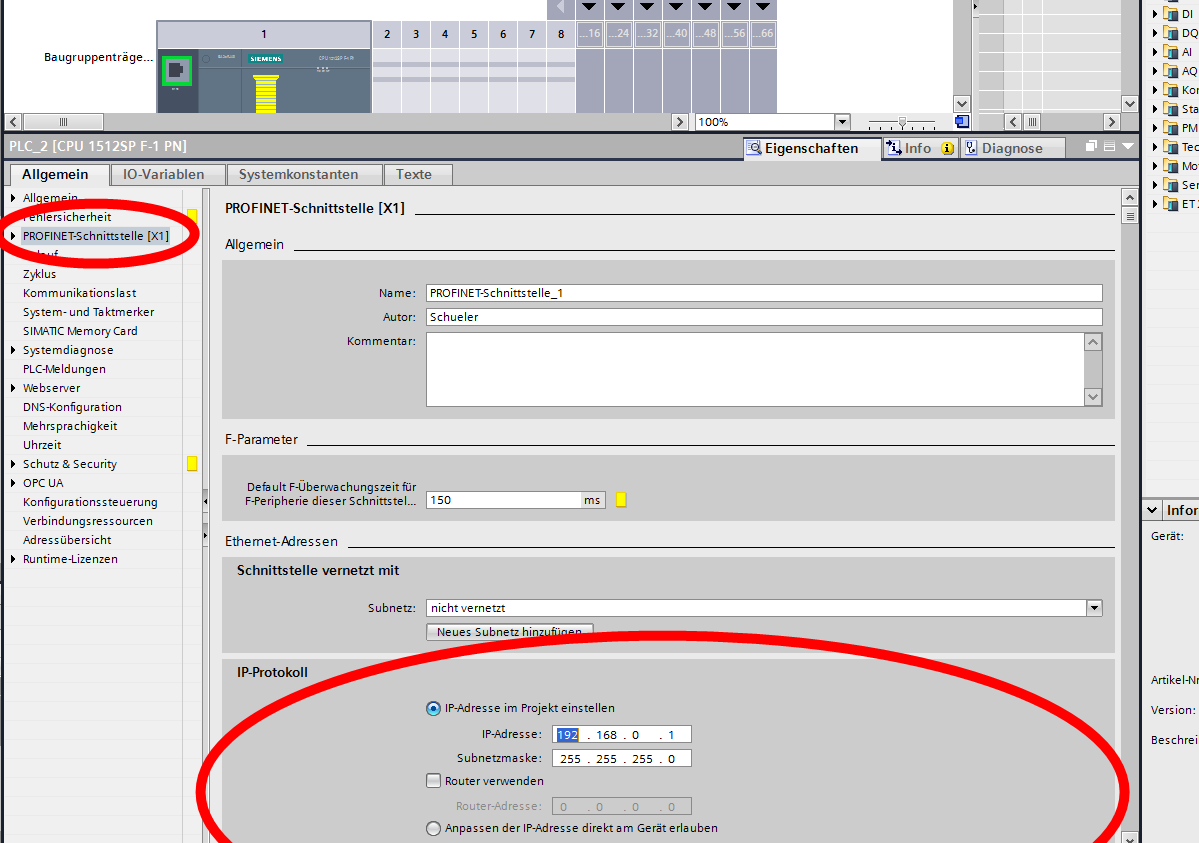

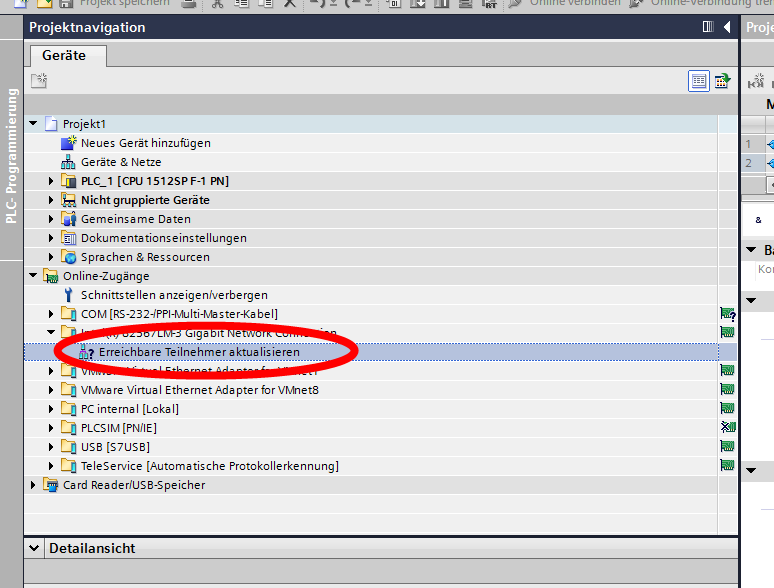

Die zuvor eingestellte IP-Adresse muss auch im Gerät eingestellt werden. Dazu schaltet man die SPS ein und verbindet diese mit dem Programmiergerät über Ethernet (bzw. ProfiNet). Unter "Online-Zugänge" wählt man die verbundene Netzwerkkarte aus und macht ein Doppelklick auf "Erreichbare Teilnehmer aktualisieren".

Es sollte eine erreichbare CPU auftauchen. Im Unterpunkt "Online & Diagnose" (Doppelklick) ist die IP-Adresse im Reiter "Funktionen" anzupassen.
