Für die Montage von Pixy2 auf den T1 brauchen wir 4 Halterungen, welche wir mithilfe des 3D Druckers herstellen. Die Halterungen haben wir schon designed, du musst sie nur noch drucken. Dafür musst du dir die beiden Dateien auf der nächsten Seite herunterladen. Öffne sie in CURA und nehme die Einstellungen für deinen Drucker vor. Danach lädst du diese fertigen Einstellungen mit dem zu druckenden Objekt auf einen USB-Stick herunter.

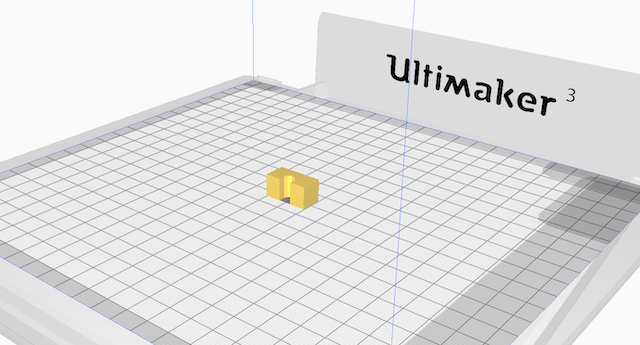

Cura 3D Objektansicht

Bild: 3D Objekt in Cura Beispielansicht
Quelle: BBS2 Wolfsburg



Wo du CURA bekommst und welche Einstellungen wichtig sind, erfährst du hier:

https://www.xplore-dna.net/course/view.php?id=108


Den USB-Stick musst du nun in den 3D Drucker (Ultimaker) stecken und unter Drucken die zu druckende Datei auf deinem USB-Stick auswählen. Die Teile brauchen sehr lange (1 Teil = ca. 30 min), plane also viel Zeit dafür ein.


Du musst drucken:

  • 2 mal Halterung vorne
  • 2 mal Halterung hinten

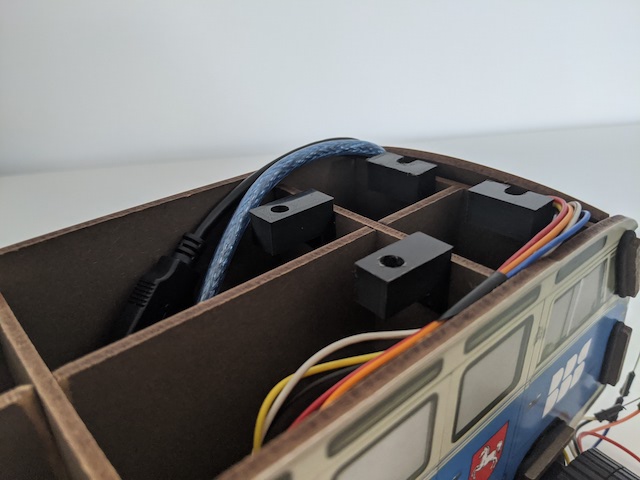

Sind die Halterungen fertig gedruckt, so musst du sie wie folgt mit Heisskleber oder Sekundenkleber anbringen:


T1 Pixy Halterung

Bild: T1 Pixy2 Halterung
Quelle: BBS2 Wolfsburg

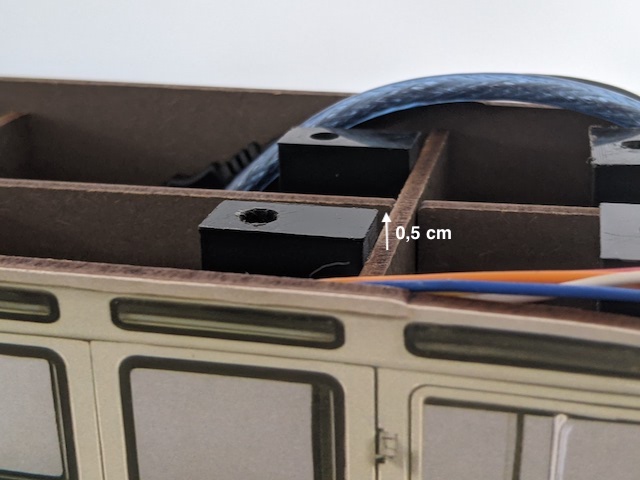

Dabei ist zu beachten, dass die Halterungen jeweils 0,5 cm nach oben herausgucken, damit Pixy2 ein bisschen höher steht.


T1 Pixy Halterung abstand

Bild: T1 Pixy2 Halterung Abstand
Quelle: BBS2 Wolfsburg

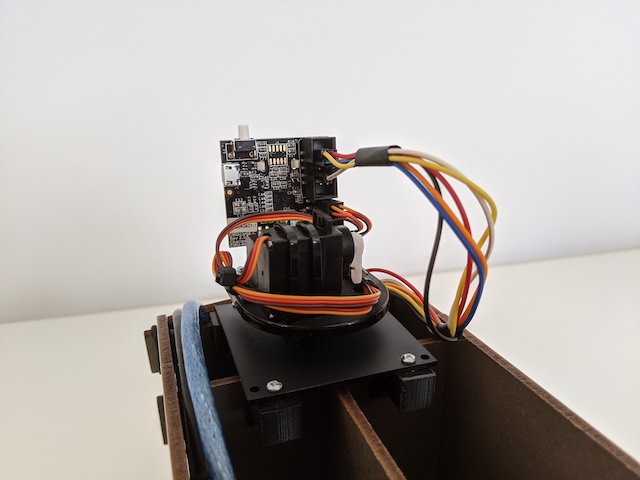

So sieht es dann fertig aus mit Pixy2 in der Halterung:


T1 mit Pixy2 Hinten Halterung

Bild: T1 mit Pixy2 in der Halterung Rückansicht
Quelle: BBS2 Wolfsburg
