Um den Kurs umzusetzen, ist unter anderem folgendes Material nötig:

  • Raspberry PI Mikrocomputer mit 5 V Spannungsversorgungskabel (vorzugsweise angewinkelt)
  • Breadboard
  • Jumper Kabel (Male/Female)
  • MOS-Modul (AZ-Delivery IRF520)
  • Einphasenstrozähler (vellemann EMDIN01)
  • Helligkeitssensor (AZ-Delivery GY-302 BH1750)
  • selbst 3D-gedruckte Sensorhalterung (Bilder und Datei folgen)
  • Hutschienen-Schuko Steckdosen (frei wählbar)
  • 12 V Spannungsversorgung für die Garagenbeleuchtung (Phoenix Contact UNO-PS/1AC/12DC/30W)
  • Handelsübliche LED-Stripes mit Eckverbindern
  • Und natürlich das T1-Grundboard samt T1-Garage und T1-Stiftebox selbst

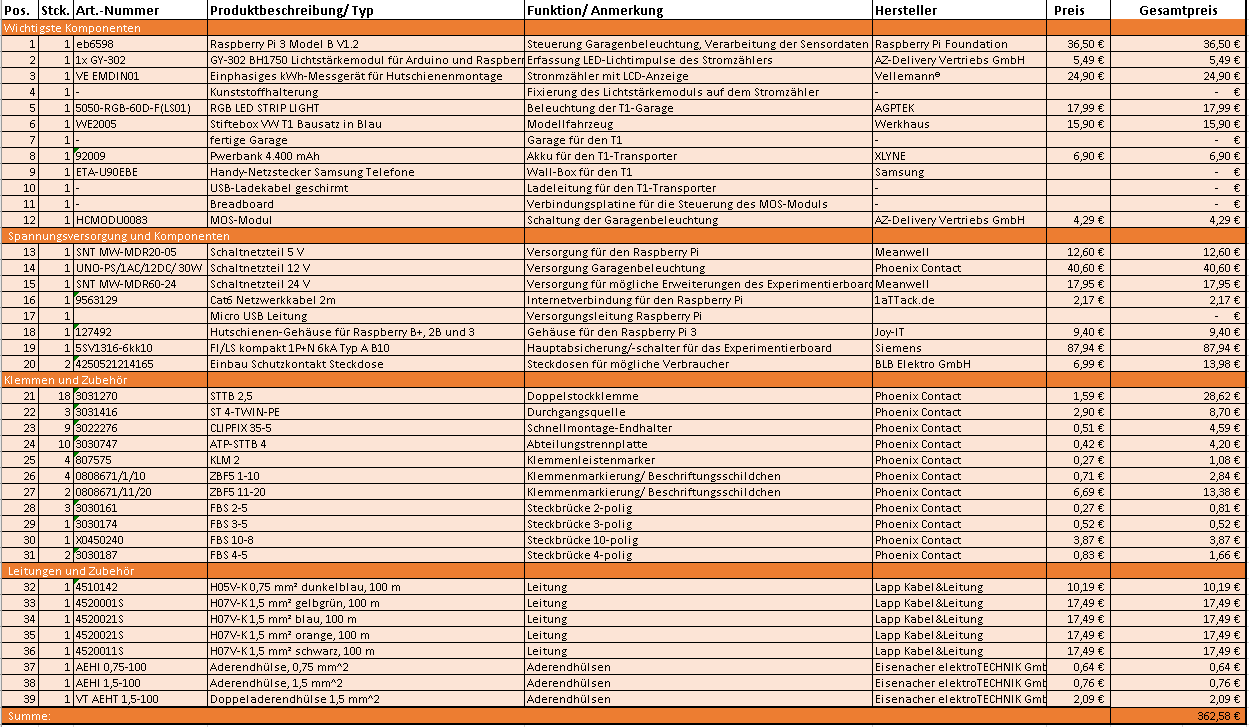

Zum genauen Nachbau inklusive des erweiterten T1-Boards ist folgende Liste beigelegt.

teileliste

Die Liste kann auch hier noch mal im Excel-Format heruntergeladen werden. Die vorgelegten Preise sind ohne Gewähr.
